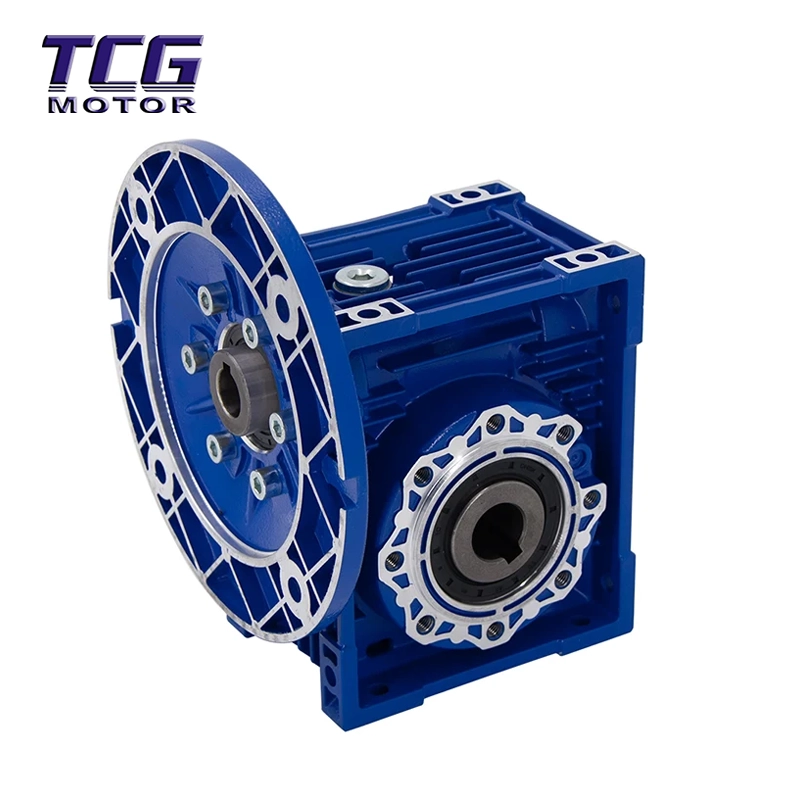

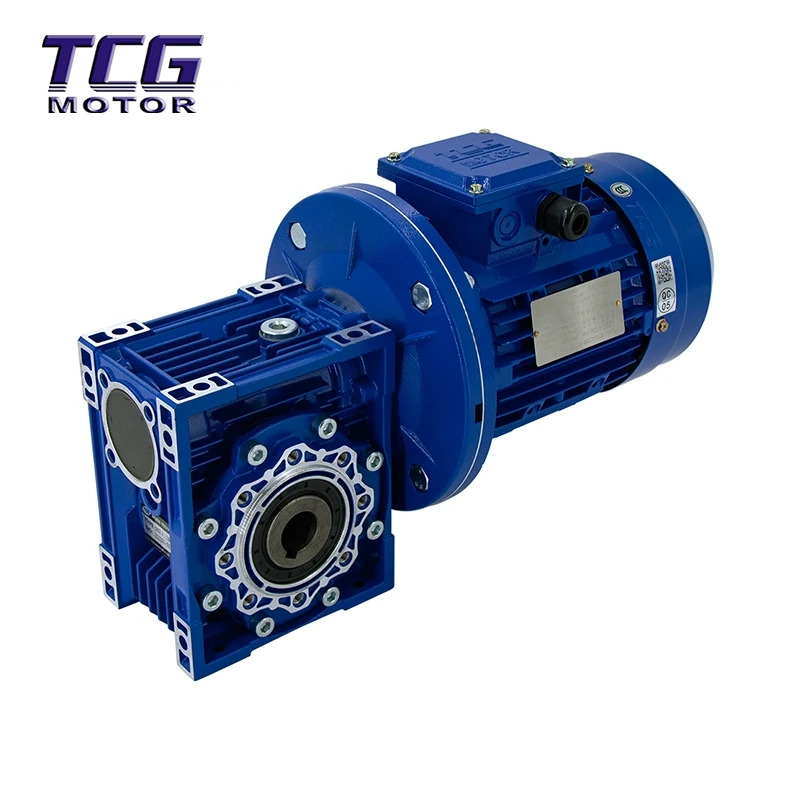

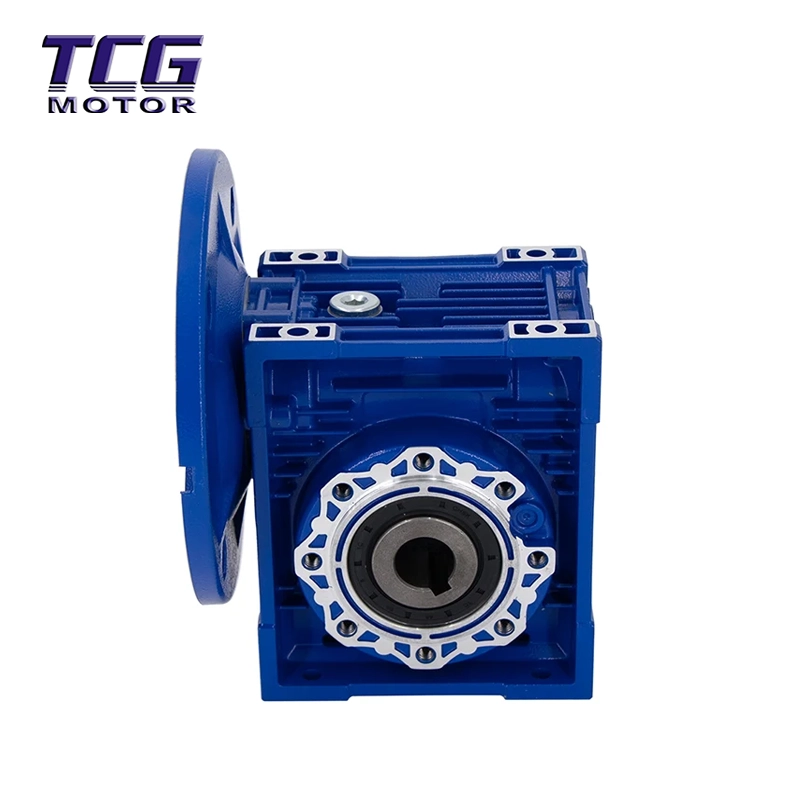

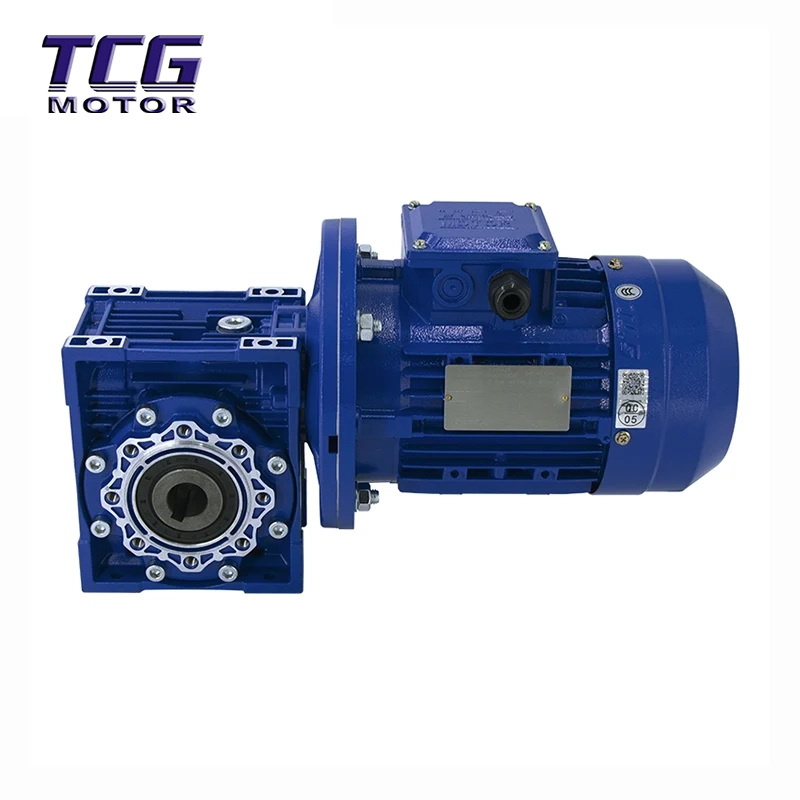

ウォームギア減速機

精密構造と優れた放熱性：ウォームギア減速機の筐体は高品質のダイカストアルミニウム合金で作られており、十分な冷却フィンがあり、優れた熱伝導と大きな放熱面積を提供し、寿命を効果的に延長します。

静かで安定した動作：ウォーム減速機は精密研削、歯面硬化処理を施した駆動ウォームギヤを採用しており、低騒音でスムーズな動作を実現し、環境要件の高い環境に適しています。

堅牢かつ耐久性：ウォームギヤは20Cr鋼製で浸炭窒化処理が施されており、歯面硬度HRC60を実現しています。ウォームホイールには特殊な耐摩耗性ニッケル青銅を使用しており、耐摩耗性に優れています。

全方位設置: あらゆる方向のユニバーサル設置構成に適応できる端子台と筐体は一体のダイカストアルミニウム合金で、優れた密閉性を確保し、埃や漏れを防ぎます。

仕様

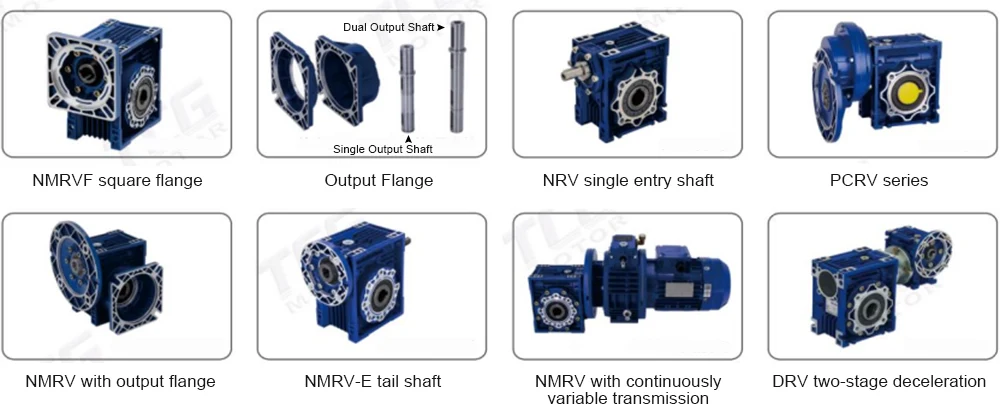

NMRウォーム減速機シリーズ

概要

構造の特徴

-高品質のダイカストアルミニウム合金ハウジング、ユニバーサルマウントに適しています。

- 冷却用のヒートシンク設計により、鋳鉄製ハウジングよりも大きな表面積と高い熱容量が得られます。

-025 ～ 150。60w ～ 15kw のパワースコープ付き

- より広い速度比範囲。各単一フレーム サイズには 5:1 から 100:1 までの 12 の比率があります。

●FNE研削加工を施した高硬度ウォームは高効率で高出力トルクが特長です。

●低騒音で安定した走行が可能です。劣悪な環境での長期労働条件に適応することができます。

- 軽量、高い機械的強度。

-PCRV と DRV のモジュール化の組み合わせにより、RV リデューサーの比率が i=5:1 から 3200:1 に拡張されます。

主な材質

ハウジング：アルミニウムダイカスト合金（フレームサイズ：025～90）：鋳鉄（フレームサイズ：110～150）

- ウォーム: 20Cr 鋼、浸炭窒化処理 (歯の硬度は HRC60、焼き入れの厚さ。精密研削後の層は 0.5 mm 以上)

- ウォームホイール: 特別なウェアラブルニッケル青銅合金

スプレー成形・塗装

-アルミニウム合金ハウジング:

①アルミニウム合金表面にショットブラストと特殊防腐処理を施す

②リン酸塩処理後。青色RAL5010でコーティング、焼付け仕上げ。

-鋳鉄ハウジング：RAL5010ブルー焼付塗装塗装

効率

効率は減速機の重要な指標であり、設計、製造、およびウォームギア伝動ペアの摩擦状態によって決まります。動作時と停止時のギアボックスの摩擦特性が異なるため、ギアボックスの効率は動的効率と静的効率に分類できます。

潤滑

RV レデューサーの潤滑量

・R Vの給油量は減速機の取付位置に関係します。

-RV減速機の在庫品はすべてB3取付位置に応じてWA320潤滑剤が封入されていますが、取付位置がB3と異なる場合は特別な指示が必要です。

潤滑量 (リットル)

PCヘリカルギヤモジュラーの潤滑量

・PCヘリカル減速機モジュールの潤滑は減速機の潤滑とは別です。潤滑量や量はPCの取り付け位置に関係ありません。

-PCヘリカルリダクションモジュールは出荷前に潤滑剤WA680が充填されています。

給油量(リットル)

潤滑剤の選択

アプリケーション

ウォーム減速機は、低騒音、高安定性、耐食性に優れているため、以下の分野で広く使用されています。

自動化機器：ロボット、ベルトコンベア、包装機械。

一般産業：食品機械、製薬機械、印刷機械、化学機械。

特殊環境：アルミニウム合金表面に特殊防食処理を施しており、ガソリンやキシレンなどの有機溶剤による腐食に強く、化学薬品や特殊溶剤環境に適しています。

工場の強み

標準製造: 国際互換性を確保するために、欧州 (IEC) 規格および IM 国際規格に厳密に従って製造されています。

高度なプロセス: 高度なアルミニウム合金ダイカスト技術と精密研削プロセスを採用し、すべての製品の精度と品質を保証します。

材料管理: 原材料の厳格な選択。ウォームギヤには浸炭窒化処理が施され、硬化層の厚さが >0.5mm となり、伝達効率が保証されます。

会社の栄誉

Hengfu: モーターとギアボックスの製造において成熟した経験を持っています。

優れた互換性：製品は優れた互換性を示し、市場で広く認知されています。

品質認証: 製品は国際品質管理システム規格に準拠しています。

アフターサービス&サービス

技術サポート: 専門的な選択ガイダンスと設置技術サポートを提供します。

品質保証：製品は工場から出荷される前に厳格なテストを受け、問題なく動作することを保証します。

メンテナンスの推奨：最適な効率を維持するために、設置場所に応じて指定された種類の潤滑油（WA320/WA680）を速やかに補充または交換することをお勧めします。

梱包と配送

梱包: 安全で損傷のない輸送を確保するために、標準的な木箱または段ボール箱が使用されます。

納期: 一般的なモデルの十分な在庫により、注文後の迅速な発送が保証されます。

輸出基準: 輸出されるギアボックスには、国際輸送基準を満たす梱包サービスが提供されます。

企業力

パートナーブランド

よくある質問

Q1: このウォームギア減速機は腐食性の高い環境でも使用できますか?

A: はい。アルミニウム合金ボディにはショットブラスト処理と特殊防食処理が施されており、銀白色の合金外観を維持し、ガソリンやキシレンなどの有機溶剤に対する耐食性を備えています。

Q2: 工場で使用されているウォーム減速機の油の種類は何ですか?

A: RV ウォーム ギア減速機には、B3 取り付け方向用にデフォルトで WA320 潤滑油が付属しています。 PCヘリカルギヤモジュールにはWA680潤滑油が付属しています。

Q3: インストール方法が B3 ではない場合はどうすればよいですか?

A: RV ウォームギア減速機の潤滑油の量は、取り付け方向によって異なります。 B3と取付方法が異なる場合は、メーカーにて油量の調整や指導をさせていただきますので、ご注文時にご指定ください。

Q4: このギアボックスはどのくらい効率的ですか?

A: 効率は重要な指標であり、ウォーム ギア トランスミッション ペアの設計と摩擦条件に応じて異なります。歯面硬化処理を施した伝動ウォームを採用しており、高効率で動的・静的条件下で安定した摩擦特性を維持します。
