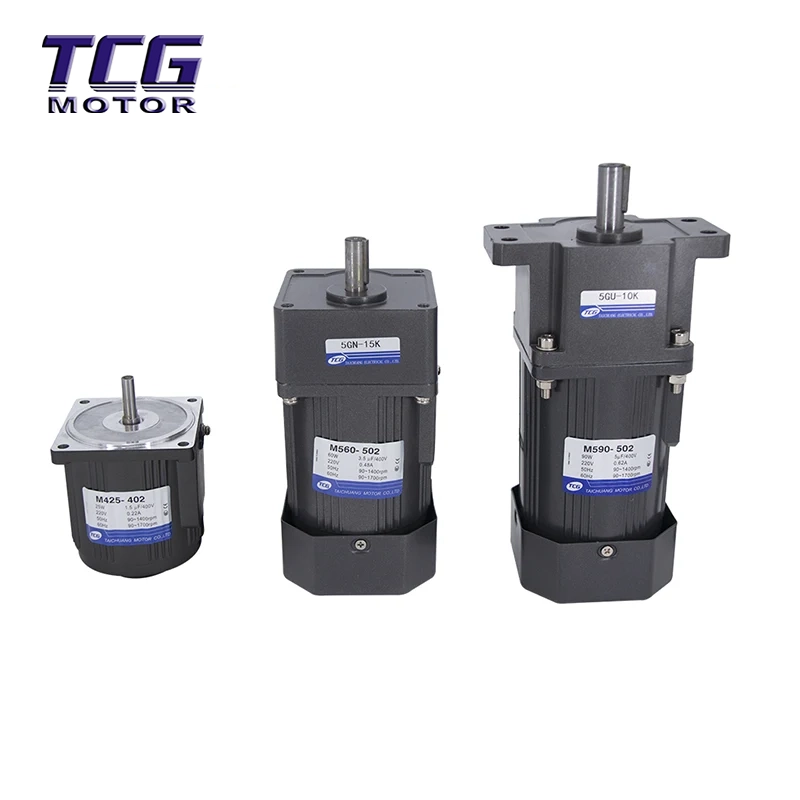

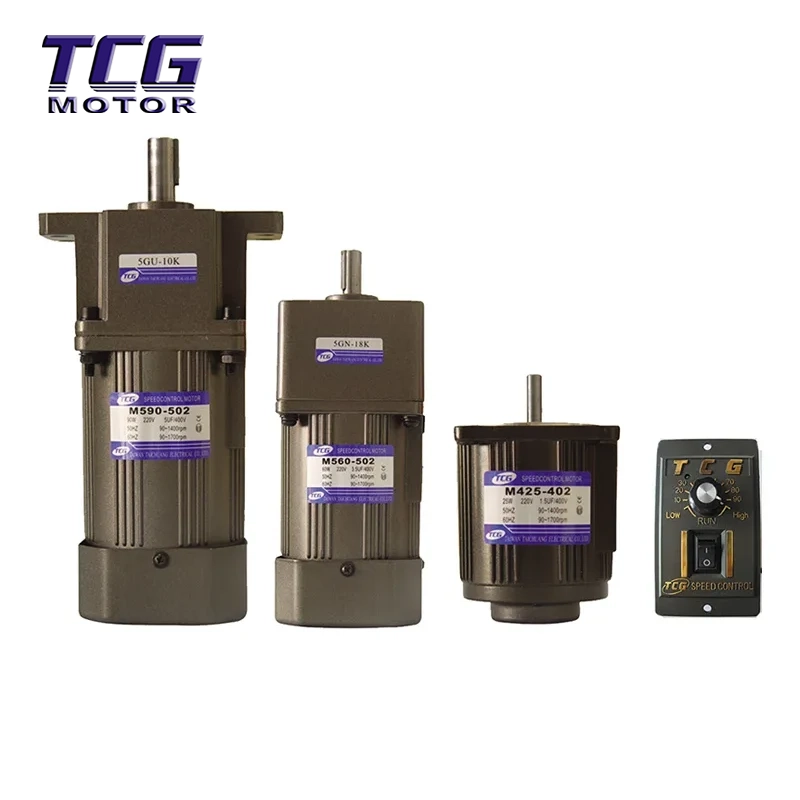

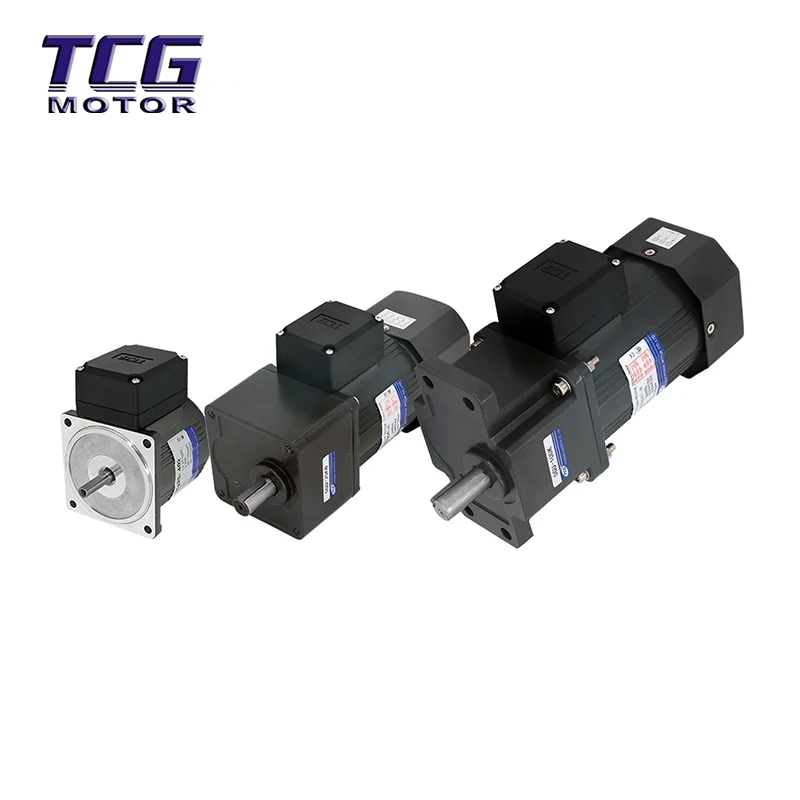

マイクロスピードコントロールモーター

中国の専門モーター工場である Hengfu は、高性能 120W マイクロスピードコントロールモーターを提供しています。このマイクロスピードコントロールモーターは、単相 220V と三相 380V の両方をサポートし、自動化のためのスムーズな速度調整を提供します。安定性と低ノイズを目指して設計された当社の工場直送 120W シリーズは、CE/ISO9001 認定を受けています。卸売およびOEM/ODMプロジェクトに最適で、コンベア、梱包、医療機器に理想的な高精度電源ソリューションです。

お問い合わせを送信

製品説明

マイクロスピードコントロールモーターは、最新の産業オートメーションにおける精度と信頼性を考慮して設計されています。堅牢な 4 極構造を特徴としており、2 極の代替品と比較して振動と騒音が大幅に低減され、1420RPM の定格速度を実現します。頻繁な起動・停止や滑らかな低速トルクが要求される用途に優れたモータです。放熱性に優れた高強度アルミニウム合金筐体を採用し、連続使用でも長寿命を実現します。ソースメーカーとして、当社はシャフト寸法、取り付けフランジ、配線の詳細なカスタマイズを提供し、お客様の特定の機械へのシームレスな統合を保証します。

太荘モーター(単相)

誘導電動機 - 連続定格

型番		力 (w)	周辺波のない (Hz)	電圧 (V)	始める旋回一瞬 (kg/cm)	評価		コンデンサーを開始します		ギヤ型番			いいえ。
円筒形フォース軸	ピニオンカットフォース軸	力 (w)	周辺波のない (Hz)	電圧 (V)	始める旋回一瞬 (kg/cm)	旋回一瞬 (kg/cm)	リボビングいいえ。 (回転数)	容量 (μF)	抵抗電圧 (ウェストバージニア州)	ペアリングベアリング	オイルベアリングとパリングベアリング組み合わせた	真ん中ギヤ	いいえ。
2IK6A-A 2RK6A-A	2IK6GN-A 2RK6GN-A	6	50 60	100 110	0.42	0.42	1200 1450	2.5 3	250	2GN K	2GN	2GN10X	① ~ ③
2IK6A-C 2RK6A-C	2IK6GN-C 2RK6GN-C	6	50 60	200 220	0.42	0.42	1200 1450	0.8 1	400	2GN K	2GN	2GN10X	① ~ ③
3IK15A-A 3RK15A-A	3IK15GN-A 3RK15GN-A	15	50 60	100 110	0.8	1.1	1250 1550	46	250	3GN K	3GN	3GN10X	④ ~ ⑥
3IK15A-C 3RK15A-C	3IK15GN-C 3RK15GN-C	15	50 60	200 220	0.8	1.1	1200 1500	1 1.5	400	3GN K	3GN	3GN10X	④ ~ ⑥
4IK25A-A 4RK25A-A	4IK25GN-A 4RK25GN-A	25	50 60	100 110	1.3	1.8	1250 1550	68	250	4GN K	4GN	4GN10X	⑦ ~ ⑨
4IK25A-C 4RK25A-C	4IK25GN-C 4RK25GN-C	25	50 60	200 220	1.3	1.8	1250 1500	1.5 2.0	400	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-A 5RK40A-A	5IK40GN-A 5RK40GN-A	40	50 60	100 110	2.3	3.2	1300 1550	10 12.0	250	5GNK	5GN	5GN10X	⑩ ~ ⑫
5IK40A-C 5RK40A-C	5IK40GN-C 5RK40GN-C	40	50 60	200 220	2.3	3.2	1300 1550	2.5 3	400	5GNK	5GN	5GN10X	⑩ ~ ⑫
5I K60A-A	5I K60GU-A	60	50 60	100 110	3.3	4.5	1300 1550	14.0	250	5GU K 5GU KB		5GU10XK	⑮ ~ ⑬
5I K60A-C	5I K60GU-C	60	50 60	200 220	3.3	4.5	1300 1550	3.5	400				⑮ ~ ⑬
5I K90A-A	5I K90GU-A	90	50 60	100 110	5.2	6.5	1300 1550	20.0	250				⑯ ~ ⑱
5I K90A-C	5I K90GU-C	90	5060	200 220	5.2	6.5	1300 1550	5.0	400
5I K120A-A	5I K120GU-A	120	50 60	100 110	5.4	6.5	1300 1550	25.0	250
5I K120A-C	5I K120GU-C	120	50 60	200 220	5.4	6.5	1300 1550	6.0	400
6I K140A-C	6I K140GU-C	140	50 60	200 220	5.8	7.6	1300 1550	8	400	6GU K			⑲ ~ ⑳
6I K180A-C	6I K180GU-C	180	50 60	200 220	9.5	12.6	1300 1550	10	400
6I K200A-C	6I K200GU-C	200	50 60	200 220	10.2	13.7	1300 1550	12	400

超小型減速機の許容トルク表

減速比(Ritio)		3	5	7.5	10	12.5	15	20	25	30	40	50	60	75	100	120	150	180	200	250
出力速度(50Hz)		467	284	190	142	114	95	71	57	47	36	28	24	19	14	12	9.5	7.8	7.1	5.7
出力速度(60Hz)		574	344	230	172	138	115	86	69	57	43	34	29	23	17	14	11	9.6	8.6	6.9
2	6W	0.11	0.18	0.26	0.36	0.45	0.54	0.72	0.80	0.97	1.28	1.47	1.94	2.45	2.96
3	15W	0.28	0.48	0.75	0.96	1.18	1.47	1.92	2.15	2.35	3.13	3.92	4.70	4.90
4	25W	0.45	0.79	1.18	1.58	1.86	2.25	3.16	3.43	4.12	5.50	6.20	7.84
5	40W	0.72	1.18	1.77	2.36	2.94	3.53	4.62	5.00	6.47	8.62	9.81
	60W	1.08	1.77	2.64	3.54	4.02	5.31	7.08	7.25	8.73	11.6	14.71
	90W	1.70	2.60	4.10	5.20	6.80	7.90	10.4	13.7	16.4	19.70
	120W	2.11	3.52	5.28	7.04	8.04	9.60	12.7	14.5	17.4	19.70
6	140W	2.46	4.11	6.16	8.22	9.86	11.8	16.4	19.7	23.6	25.50
	180W	3.17	5.28	7.92	10.6	12.7	15.2	21.2	25.4	25.50
	200W	3.48	5.80	8.71	11.6	13.9	16.7	23.3	25.50

Tai Chuang スピードコントロールモーター (単相)

USタイプモーター(単相)の特徴

モーター型番		力 (W)	電圧 (V)	周辺波No. (Hz)	ポールいいえ。 (P)	可変速範囲		回転モーメント gcm		始める旋回一瞬 (gcm)	消費された力 (W)	コンデンサーを開始します		いいえ。
円筒形フォース軸	ピニオンカットフォース軸					回転いいえ。 (回転数)	比率	回転数を設定します。				容量 (μF)	抵抗電圧 (ウェストバージニア州)
円筒形フォース軸	ピニオンカットフォース軸					回転いいえ。 (回転数)	比率	1200 (回転数)	90 (回転数)			容量 (μF)	抵抗電圧 (ウェストバージニア州)
M206-001	M206-401	6	100 110	5060	4	90～1400 90～1700	3～1800	460	250	330	23	2.5	250	① ~ ③
M206-002	M206-402	6	200 220	5060	4	90～1400 90～1700	3～1800	460	250	330	23	0.8	400	① ~ ③
M315-001	M315-401	15	100 110	5060	4	90～1400 90～1700	3～1800	880 660	300	550	40	4.0	250	④ ~ ⑥
M315-002	M315-402	15	200 220	5060	4	90～1400 90～1700	3～1800	880 660	300	550	40	1	400	④ ~ ⑥
M425-001	M425-401	25	100 110	5060	4	90～1400 90～1700	3～1800	1760 1400	450	1200	60	6.0	250	⑦ ~ ⑨
M425-002	M425-402	25	200 220	5060	4	90～1400 90～1700	3～1800	1760 1400	450	1200	60	1.5	400	⑦ ~ ⑨
M540-001	M540-401	40	100 110	5060	4	90～1400 90～1700	3～1800	2800 1800	550	1900	90	10	250	⑩ ~ ⑫
M540-002	M540-402	40	200 220	5060	4	90～1400 90～1700	3～1800	2800 1800	550	1900	90	2.5	400	⑩ ~ ⑫
M560-001	M560-501	60	100 110	5060	4	90～1400 90～1700	3～1800	5000 3500	700	3000	150	14	250	⑬ ~ ⑮
M560-002	M560-502	60	200 220	5060	4	90～1400 90～1700	3～1800	5000 3500	700	3000	150	3.5	400	⑬ ~ ⑮
M590-001	M590-501	90	100 110	5060	4	90～1400 90～1700	3～1800	6600 5300	1100	4500	200	20	250	⑯ ~ ⑱
M590-002	M590-502	90	200 220	5060	4	90～1400 90～1700	3～1800	6600 5300	1100	4500	200	5	400
M5120-001	M5120-501	120	100 110	5060	4	90～1400 90～1700	3～1800	6900 5600	1500	4800	220	25	250
M5120-002	M5120-502	120	200 220	5060	4	90～1400 90～1700	3～1800	6900 5600	1500	4800	220	6	400
M6140-002	M6140-602	140	200 220	5060	4	90～1400 90～1700	3～1800	9500 7900	2600	8800	280	8	400	⑲ ~ ⑳
M6180-002	M6180-602	180	200 220	5060	4	90～1400 90～1700	3～1800	11000 9800	3500	9900	360	10	400
M6200-002	M6200-602	200	200 220	5060	4	90～1400 90～1700	3～1800	13000 10900	4600	12350	400	12	400

誘導電動機連続定格(三相)

モーター型番		力 w	周辺波のない Hz	電圧 V	始める旋回一瞬 gcm	評価		ギヤ型番			いいえ。
円筒形フォース軸	ピニオンカットフォース軸	力 w	周辺波のない Hz	電圧 V	始める旋回一瞬 gcm	旋回一瞬 gcm	回転するいいえ。回転数	ペインティングベアリング	オイルベアリングとペアリングベアリング組み合わせた	真ん中ギヤ	いいえ。
4IK25A-S	4IK25GN-S	25	50 60	220 380	2400 1600	1900 1600	1300 1550	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-S	5IK40GN-S	40	50 60	220 380	3000 2600	3000 2600	1300 1550	5GNK	5GN	5GN10X	⑩ ~ ⑫
5IK60A-S	5IK60GU-S	60	50 60	220 380	6000 5000	4500 3800	1300 1550	5GU K		5GU10XK	⑬ ~ ⑮
5IK90A-S	5IK90GU-S	90	50 60	220 380	8500 7000	6800 5700	1300 1550	5GU K		5GU10XK	⑯ ~ ⑱
5IK120A-S	5IK120GU-S	120	50 60	220 380	8800 8300	8800 7700	1300 1550	5GU KB		5GU10XK	⑯ ~ ⑱
6IK140A-S	6IK140GU-S	140	50 60	220 380	10800 9500	9800 8600	1300 1550	6GU KB			⑲ ~ ⑳
6IK180A-S	6IK180GU-S	180	50 60	220 380	13500 12000	12200 11000	1300 1550	6GU KB
6IK200A-S	6IK200GU-S	200	50 60	220 380	14800 13000	13000 11800	1300 1550	6GU KB

主な利点

多用途な電気仕様: 220V/380V 電源システムと互換性があり、世界の輸出市場に適しています。

スムーズで静かな操作: 4 極設計により、安定したトルク出力と最小限の音響ノイズが確保され、オフィスや医療環境に最適です。

最適なエネルギー効率: 120 W の定格電力は小型から中型の機器向けに精密に調整されており、パフォーマンスとエネルギー節約のバランスが取れています。

敏感な速度応答: スピードコントローラーと組み合わせると、負荷の変化に迅速に応答し、広範囲の無段階調整を実現します。

工業グレードの耐久性: 100% 純銅の巻線と高級ベアリングにより、工場の過酷な条件下でも信頼性が保証されます。

技術的な内訳

耐久性を最大限に高める精密設計コンポーネント

マイクロスピードコントロールモーターの信頼性は、その優れた内部アーキテクチャに由来しています。

ステータとロータ：渦電流損失と発熱を最小限に抑えるために、高品位ケイ素鋼板を精密プレス加工で使用しています。

100% 純銅巻線: CCA の代替品とは異なり、当社のモーターはクラス F 絶縁の高純度銅線を使用しており、優れた伝導率と熱過負荷に対する耐性を保証します。

高精度ベアリング: 摩擦を低減する世界クラスのボールベアリングを装備し、静かな動作と 10,000 時間以上の機械的寿命の延長を保証します。

インストールおよび選択ガイド

マイクロスピードコントロールモーターをシステムに統合するにはどうすればよいですか?

取り付けの柔軟性: このモーターは標準的な四角フランジ設計を特徴としており、ほとんどの世界的なマイクロギヤヘッドと互換性があります。

電圧の互換性: シンプルなオフィスセットアップには単相 220V、安定した産業用電力網には三相 380V をサポートします。

速度制御の相乗効果: 最適なパフォーマンスを得るには、このモーターとデジタル速度コントローラーを組み合わせることをお勧めします。これにより、低速でも一定のトルク出力で 90 ～ 1420 RPM の調整範囲が可能になります。

配線の安全性: IP 保護要件を満たすために、統合端子ボックスまたはリード線オプションが利用可能です

アプリケーション

Miniature Variable Speed Motor Applications

企業力

Corporate Strength

会社の栄誉と資格

Honors and Qualifications

パートナーブランド

Partner Brands

よくある質問

Q: このマイクロスピードコントロールモーターは24時間365日稼働できますか?

A: はい、熱伝導率の高いアルミニウム製ハウジングとクラス F 絶縁を備えており、連続的な産業用デューティ (S1 デューティサイクル) 向けに設計されています。

Q: 適合するスピードコントローラーは提供していますか?

A: もちろんです。当社は、完全なモーターシステムソリューションとして、アナログとデジタルの両方のスピードコントローラーを提供します。

Q: カスタムシャフトの納期はどれくらいですか?

A: OEM 注文の場合、サンプルには通常 7 ～ 10 日かかりますが、大量生産には複雑さに応じて 15 ～ 20 日かかります。

質問: リバーシブルですか？

A: はい、回転方向は配線構成を交換することで簡単に変更できます。
