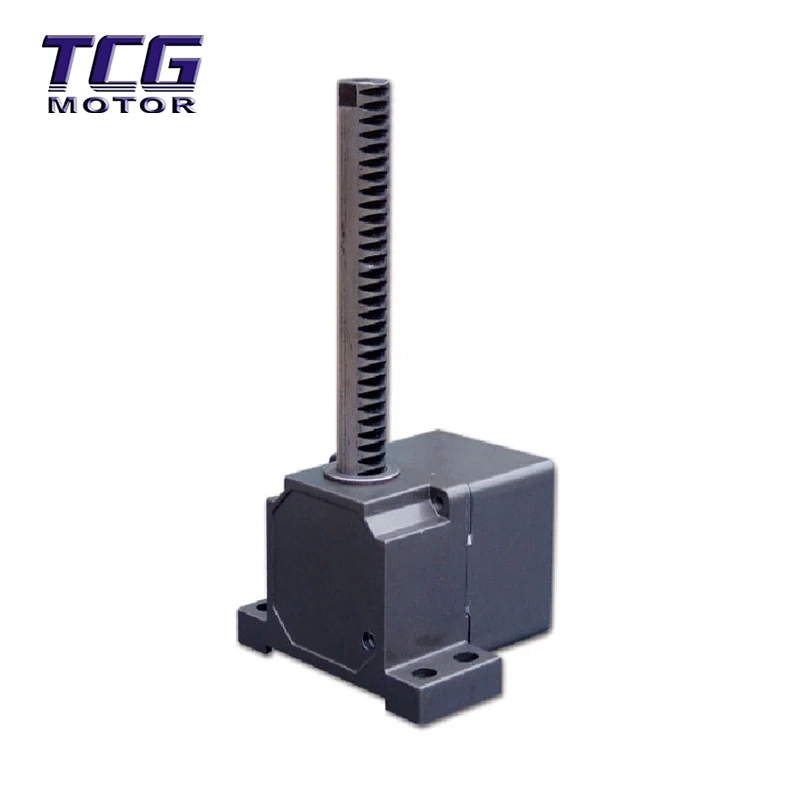

この垂直インライン減速機ギアボックスは、モーターと機器を接続する理想的な「バッファ」であり、高価な機器を衝撃から保護しながら、正確なギア比のマッチングにより限られたスペースで機械を効率的に動作させることができます。
速度低下とトルク増加: モーターの超高速速度を低下させながら、出力トルクを数十倍から数百倍に増幅して重負荷の要件に対応します。

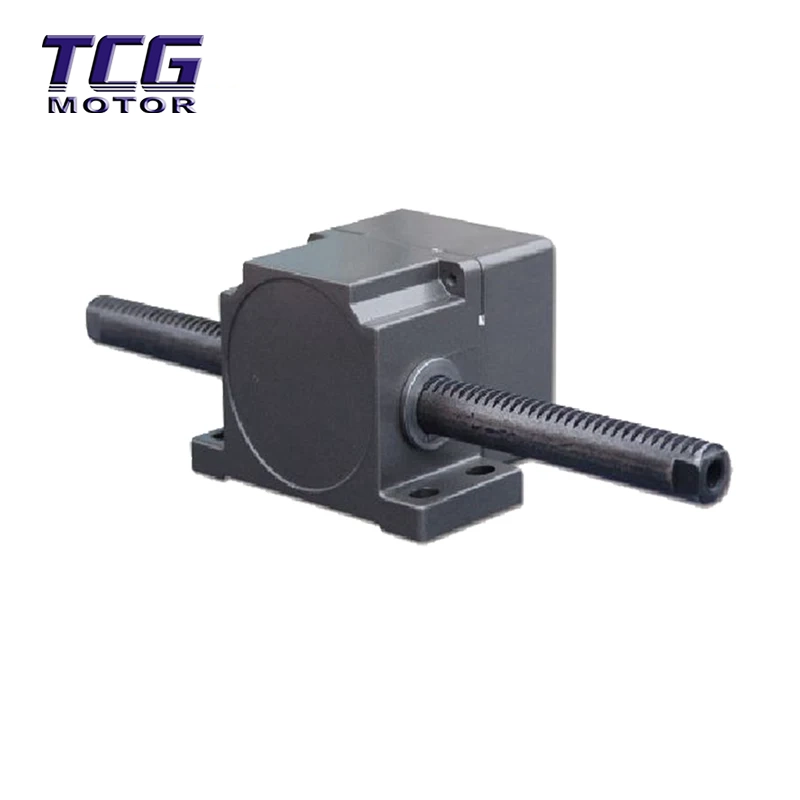

方向転換とダイレクト推力: 独自の垂直レイアウトにより、パワーで「直角旋回」が可能になり、スペースを節約します。特殊モデルはリニア推力をダイレクトに出力できるため、複雑なコンロッドが不要です。
Space Magician: コンパクトな垂直構造設計により床面積が節約され、内部スペースが限られた機器に特に適しています。
タフで堅牢: コアギアには特殊な熱処理が施されており、非常に高い硬度と優れた耐摩耗性と耐衝撃性を備え、長寿命を保証します。
高効率＆静音運転：極めて高い伝達効率（省エネ）と極めて低い騒音でスムーズな運転を実現します。
モジュラー設計: モジュラーアセンブリをサポートします。メンテナンスは損傷したモジュールを交換するだけで済み、長期的なメンテナンスコストが大幅に削減されます。
| フレームサイズ 80 | ||||||||||
| 速度比 | 15 | 20 | 25 | 30 | 36 | 50 | 75 | 100 | 120 | 150 |
| ラック速度(mm/s) | 96 | 72 | 59 | 48 | 40 | 29 | 19 | 15 | 12 | 10 |
| フレームサイズ90 | ||||||||||||
| 速度比 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | 130 | 150 |
| ラック速度(mm/s) | 100 | 81 | 65 | 52 | 40 | 32 | 26 | 21 | 18 | 16 | 12 | 11 |

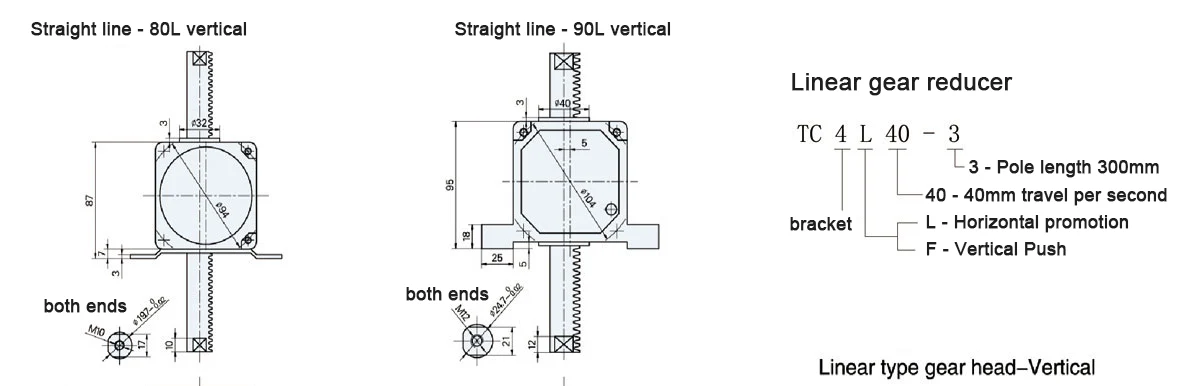

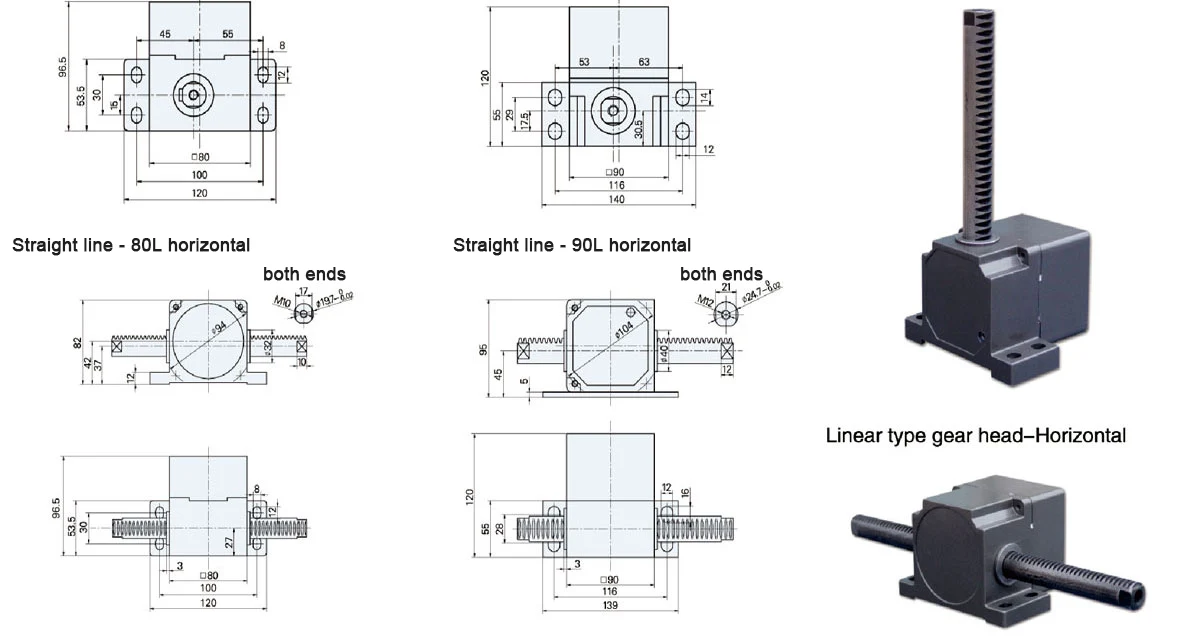

| タイプ | 最大取扱品質(kg) | ラック有効移動量 (mm) | フレームサイズ | 電力(W) |
| 80L(F) | 70 | 100～700 | 80 | 25 |
| 90L(F) | 140 | 100～1000 | 90 | 40～120 |
当社の垂直インライン減速機ギアボックスは、スペースと電力要件が厳しい産業用途で広く使用されています: 重工業およびインフラストラクチャ: セメント工場、鉱山用ボールミル、港湾クレーン、破砕機。
一般産業機器：各種コンベヤベルト、ミキサー、冷却塔、ファン、ポンプなど
オートメーションおよび軽工業: 医療機器、食品包装機械、繊維機械。
Q1: 縦型インライン減速機ギアボックスはなぜ強固な基礎に設置する必要があるのですか?
A: 縦型インライン減速機ギアボックスは、動作中に大きなトルクと反力を生成します。基礎が平らでなかったり不安定だったりすると、激しい振動が発生し、ギアの早期摩耗や故障につながる可能性があります。したがって、しっかりした基礎が不可欠です。
Q2: 必要なギアボックスのトルクを計算するにはどうすればよいですか?
A: 基本的な式は次のとおりです: トルク (T) = 9550 × 出力 (kW) ÷ 出力速度 (rpm)。
注: 計算されたトルクには安全係数 (安定負荷の場合は 1.2 ～ 1.5、衝撃負荷の場合は 1.5 ～ 2.0) を掛ける必要があり、ギアボックスの定格トルクは、20% ～ 30% の余裕を持ってこの結果より大きくなければなりません。
Q3: 長時間全負荷で動作させる場合、どのような注意が必要ですか?
A: 放熱は重要です。装置を 24 時間連続運転する場合は、過度の油温によるシールの焼損を防ぐために、冷却ファンまたは冷却水パイプを選択することをお勧めします。また、ヒートシンクまたは強制空冷を備えたモデルを使用する必要があります。
Q4: 立型直列減速機のギアボックスから異音が発生したり、触れると非常に熱くなったりした場合はどうすればよいですか?
A: これは故障の警告です。すぐに機械を停止して確認してください。原因としては、基礎の緩み、油不足や粗悪な油の使用、内部部品の磨耗などが考えられます。
Q5: 食品業界または製薬業界で使用するための特別な要件はありますか?
A: 衛生基準を満たすステンレス鋼のケーシングを使用し、安全で汚染のない生産環境を確保するために食品グレードの潤滑油を添加する必要があります。
