GRシリーズ 直交減速機 右出力軸

この GR シリーズ直角歯車減速機右出力シャフトは、高度な傘歯車伝動技術を利用しており、スペースが限られており、伝動方向を変更する必要がある産業環境向けに特別に設計されています。

直角トランスミッション: 入力シャフトと出力シャフトは 90° の角度で配置されており、水平または垂直の設置スペースを効果的に節約し、レイアウトの問題を解決します。

高剛性設計：高強度鋳鉄ハウジングを採用し、剛性、耐衝撃性に優れています。精密研磨されたベベルギヤペアとの組み合わせにより、高い耐荷重能力、スムーズな動作、および極めて低い騒音を誇ります。

厳しい環境への適応性: GR シリーズ直角歯車減速機の右出力シャフトには IP44 保護等級が標準装備されており、密閉、防塵、漏れ防止の環境を提供し、粉塵、湿気、水洗い可能な産業環境に最適です。

仕様

Gシリーズ直角歯車減速機の特徴

最適化された設計を採用し、小型、柔軟な設置、省スペース、高効率、大出力トルク、スムーズな起動、長寿命を実現し、AC、連続/可逆モーター、トルクモーターを装備することができ、速度調整、ファンブレード、電気ブレーキなどのアクセサリを追加することができます。減速比の範囲は5〜750と広く、中間ボックスと組み合わせると最大7500になります。出力範囲は25W-250Wと広く、食品、医療、広告などの伝送機器業界で広く使用されています。

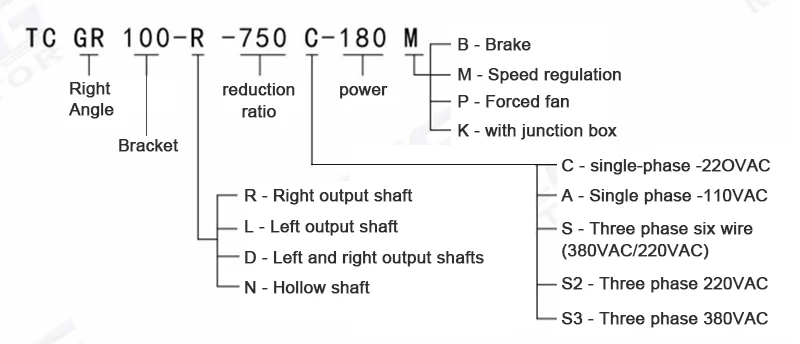

Gシリーズ直交減速機の型式説明

Gシリーズ直角歯車減速機の概略構造と取付図

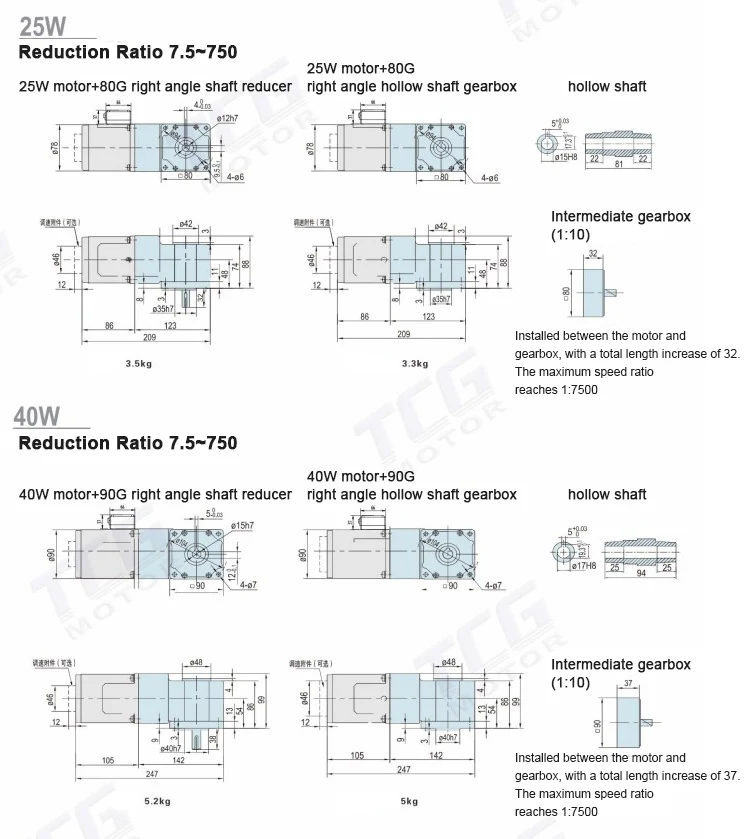

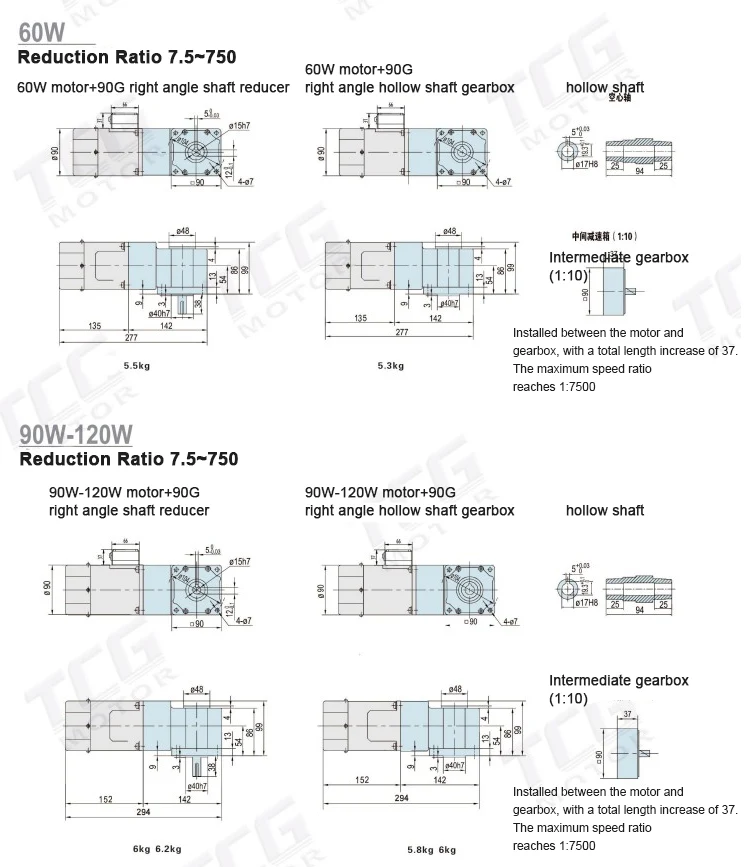

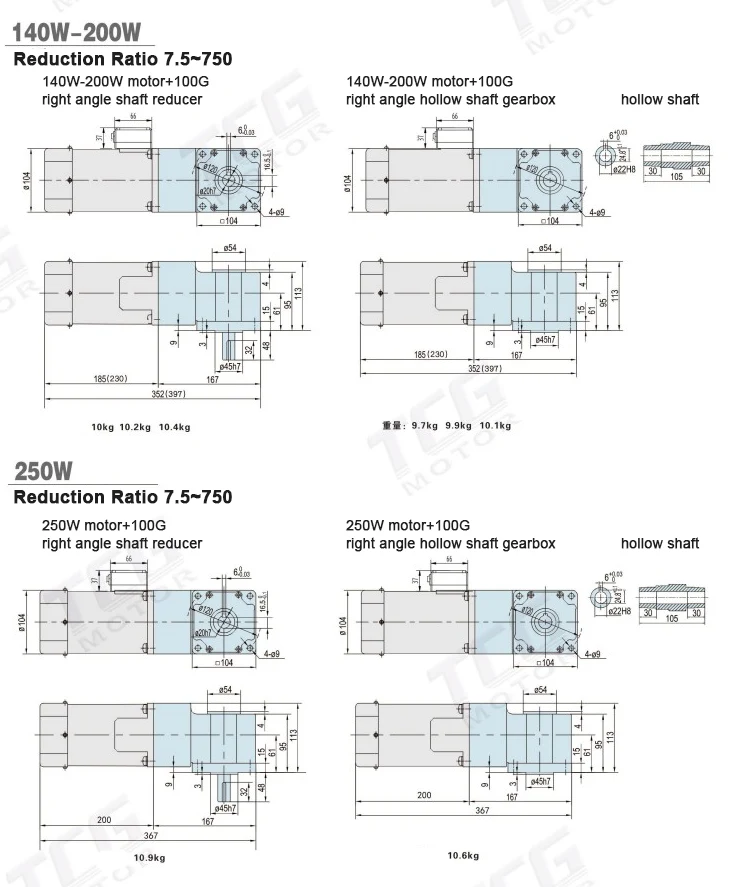

Gシリーズ直角歯車減速機の寸法図

アプリケーション

IP44 保護と直角ステアリング機能を備えた GR シリーズ直角歯車減速機右出力シャフトは、以下の業界に最適です。

物流搬送システム: 電子商取引仕分けセンターの直角ステアリング ライン、ローラー コンベアの回転セクション、スタッカー クレーンの垂直昇降。

食品・包装機械：ピロー包装機、フードミキサー、ラベル貼付機。

繊維および印刷: 巻取り/整経機およびオフセット印刷機のローラー ドライブ。

オートメーションとロボティクス: 直交ロボットのステアリング ジョイントと自動組立ラインでのワークの姿勢調整。

建設機械および化学品: ミニショベルの補助ドライブ、リアクターの撹拌シャフトドライブ、コンバインハーベスタ。

工場の強み

20 年にわたる独自の製造経験、30,000 平方メートルの最新の生産拠点

深い蓄積: 20 年を超える業界での深い経験。

保証された生産能力: 本社は広東省鶴山市にあり、敷地面積は約 20 エーカー、工場面積は 30,000 平方メートルを超えています。

研究開発・製造：TCGギヤードモータ、新エネルギーモータ、直角減速機などの研究開発・生産・販売を一貫して丁寧に製造しています。

サービスとサポート

プロフェッショナルサポート、専用のトラブルシューティングガイド

独自のテクニカル サポート: ギアボックスからの異音のトラブルシューティングに関する詳細なガイドを提供し、お客様が機械をやみくもに分解することなく問題を迅速に特定できるように支援します。

サービスへの取り組み: 機種選定からアフターサービスまで一貫した技術サポートを提供し、機器の効率的な運用を保証します。

会社の栄誉と資格

パートナーブランド

よくある質問

Q1: GRシリーズ直交減速機右出力軸とは何ですか?

A：Gタイプとは、出力軸が出力軸エンドカバーに向かってハウジングの右側にあるギヤボックスを指します。この設計は、右側への動力伝達が必要な機械や、特殊な配線レイアウトを持つ機械によく使用されます。 90°直角ドライブと組み合わせることで、機器のレイアウトスペースを大幅に最適化します。

Q2: この製品は湿気やほこりの多い環境での使用に適していますか?

A: はい。 GR シリーズ直交減速機右出力軸は、保護等級 IP65 の高密閉設計を採用し、粉塵の侵入や水の飛沫を効果的に防ぎます。食品加工工場、繊維工場、屋外建設機械などの過酷な環境に最適です。

Q3: ギアボックスから異音が発生した場合はどうすればよいですか?

A: 簡単なトラブルシューティングを行うには、次の手順に従ってください。

初期評価: 始動時のくぐもった異音は、ギアクリアランスが大きいか、オイルが不足していることを示している可能性があります。鋭い笛の音はベアリングの磨耗が原因であることがよくあります。不規則な衝撃音は、異物または歯の折れを示している可能性があります。

簡単なトラブルシューティング: オイルレベル (1/2 ～ 2/3 満タン) とオイルの品質を確認します。基礎ボルトが緩んでいないか確認してください。無負荷テストを実行します（異常なノイズが消えた場合、問題は外部負荷にあります）。ギアボックスを手動で回転させて、詰まりがないか確認してください。

停止警告：筐体温度が 80℃を超える異常音が発生したり、激しい衝撃音や機械全体の揺れが発生した場合は、さらなる誤動作を防ぐため、直ちに機械を停止してください。

Q4: オイル交換は頻繁に必要ですか?

A: Gシリーズは油浴飛沫潤滑を主に使用しているため、メンテナンス間隔が長くなります。一部のモデルはフルライフのオイルフリー設計をサポートしており、メンテナンスコストとダウンタイムを大幅に削減します。
