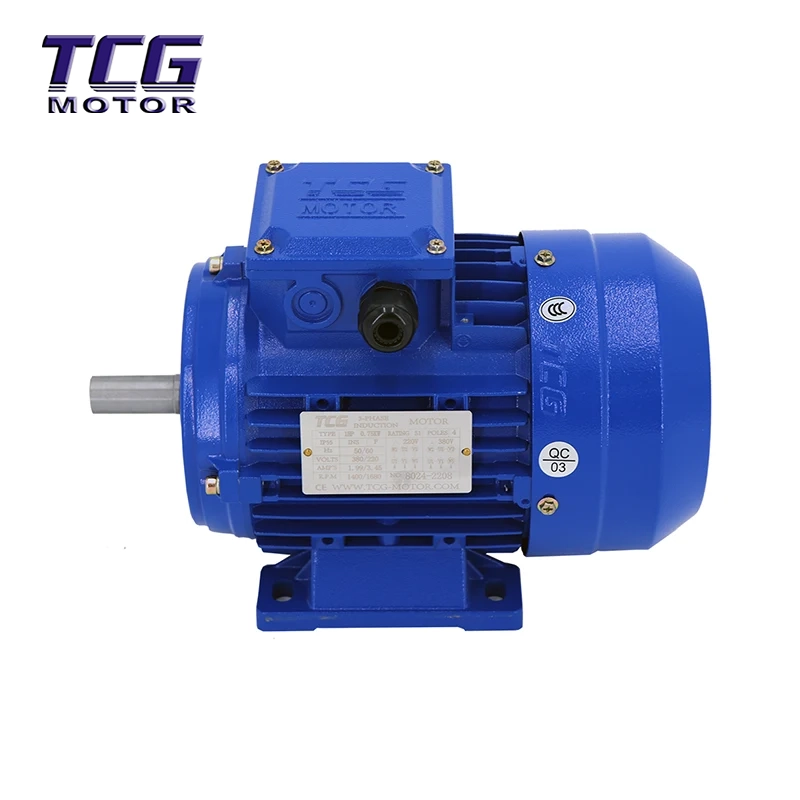

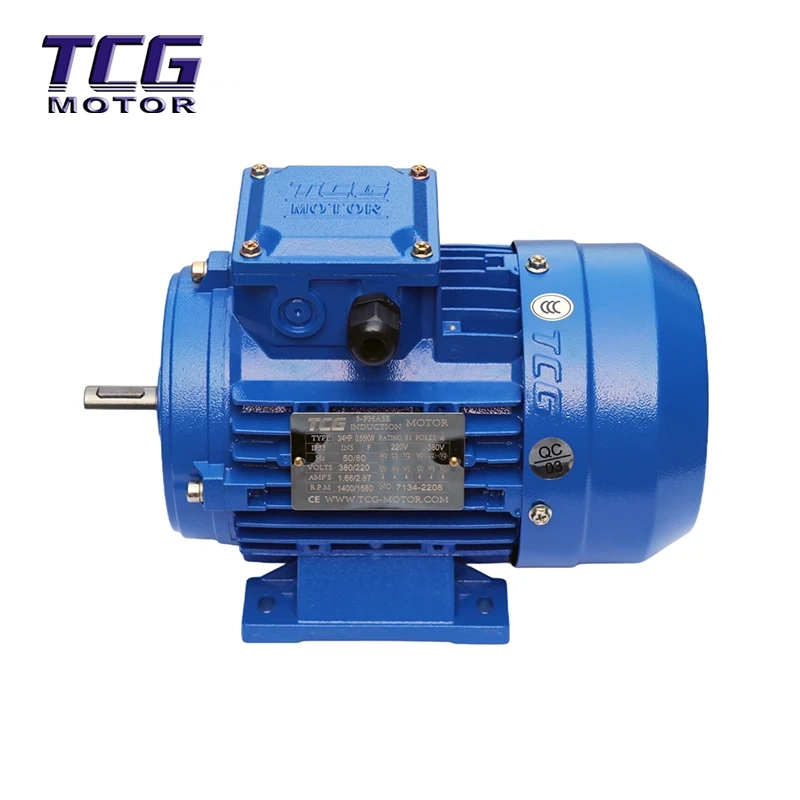

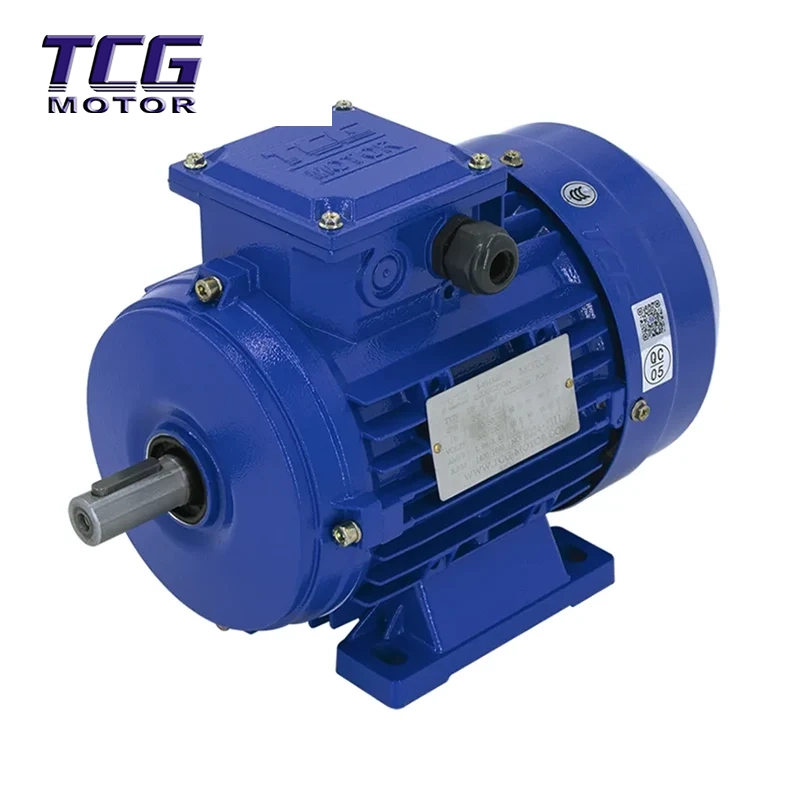

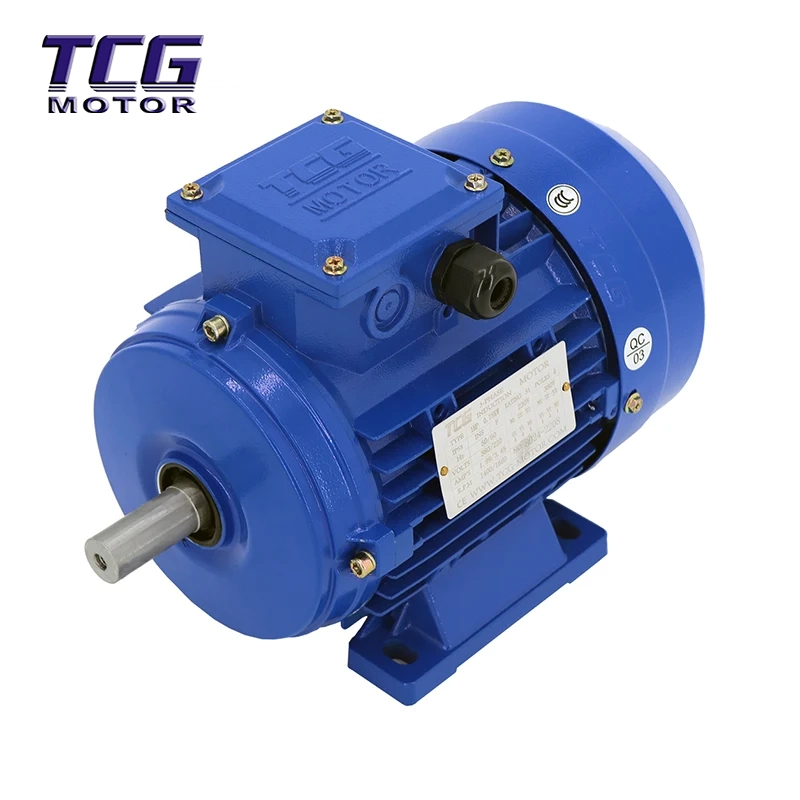

アルミハウジングモーター B3 脚取付

30 年以上の専門知識を持つ大手モーターメーカーである Hengfu は、アルミニウムハウジングモーター B3 フットマウントを発表します。この高効率 AC モーターは、優れた放熱性と IP55 保護を実現する軽量高強度アルミニウム合金ケーシングを備えています。 NSK ベアリング、クラス F 絶縁、100% 純銅巻線で設計された当社の工場直送 B3 シリーズは、CE および ISO9001 認定を受けています。 Hengfu は、卸売プロジェクトでも OEM/ODM プロジェクトでも、世界中のトランスミッションおよび産業機械向けに信頼性の高い IE3 省エネソリューションを提供します。

お問い合わせを送信

製品説明

Hengfu アルミニウムハウジングモーター B3 フットマウントは、要求の厳しい環境で優れた性能を発揮するように設計されており、8 つの標準フレームサイズにわたって 0.06KW ～ 7.5KW の幅広い出力範囲を提供します。 IEC 寸法および IE3 効率規格に準拠したこのモーターは、急速冷却と軽量設置面積を保証する耐食性アルミニウムシェルを備えています。そのコアは長寿命を目指して構築されており、高精度の NSK ベアリングとクラス F 絶縁を利用して、湿気や粉塵の多い条件でも安定した低ノイズ動作を実現します。中国を拠点とするソース工場として、当社は世界中の顧客に安定したリードタイムとカスタマイズされた取り付けオプションを提供し、搬送、包装、食品加工、化学装置に最適な駆動ソリューションとなっています。

構造と特長

アルミニウムハウジングモーターB3フットマウントの全体構造、優れたシール性能。外部シェル保護のIP55規格を満たしています。

冷却用のヒートシンク設計により、大きな表面積と高い熱容量が得られるため、モーターは非常に過酷な動作環境でも正常に動作します。

正確なダイナミックバランス補正と低騒音ベアリングにより、モーターはよりスムーズかつ静かに動作します。

F絶縁クラス付き。

アウトシャフトのプリセットシール装置をバリエータおよび減速機に接続すると、シールがより安全になります。

IECサイズ規格とIM実装形状との間で優れた互換性があります。

主な材質

外側シェル：アルミニウム合金

シャフト: 40Cr 鋼熱精製

電磁線：Poly-QZ-2;ポリイミド QZY-2

Si鋼板：DW470/600/800

ベアリング: C&U;日本精工; NTN; SKF;他の

スプレー成形

RAL9006 シルバー

RAL5010ブルー

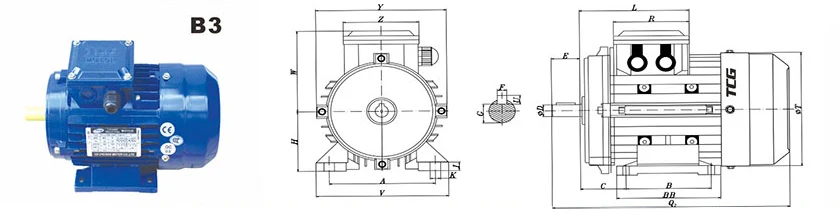

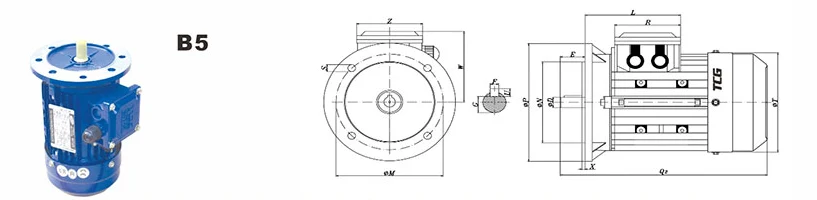

太荘モーター部品図

太荘三相モーター

Aluminum Housing Motor B3 Foot Mounted

いいえ。	A	B	C	D	E	F	G	H	1	第2四半期	U	V	W	Y	BB	L	R	T	Z	K	可変周波数モーター
TC56	90	71	35	9	20	3	7.3	56	10	204	3	110	77	108	87	90	65	112	65	5.8	-
TC63	100	80	43	11	23	4	8.8	63	9	222	4	126	84	119	100	101	70	120	70	8	282
TC71	112	90	47	14	30	5	11.3	71	10	247	5	140	94	136	110	116	80	139	80	7	302
TC80	125	100	51	19	40	6	15.8	80	10	287	6	159	108	153	125	130	90	156	90	10	343
TC90	140	100 (125)	56	24	50	8	20	90	12	315 (34)	7	180	110	158	130 (155)	134	90	162	90	10	370 (388)
TC100	160	140	63	28	60	8	24	100	14	389	7	200	150	191	176	134	104	196	104	12	443
TC112	190	140	71	28	60	8	24	112	15	398	7	224	147	204	176	170	130	204	130	12	-
TC132	216	140 (178)	89	38	80	10	33	132	16	457 (503)	8	255	174	243	185 (220)	187	140	243	150	13	-

Aluminum Housing Motor B3 Foot Mounted

いいえ。	D	E	F	G	M	N	P	Q₂	S	U	W	X	L	R	T	Z	可変周波数モーター
TC56	6	20	3	7.3	100	80	120	204	7	3	77	2.5	90	65	112	65	-
TC63	11	23	4	8.8	115	95	140	222	9.5	4	84	3	97	70	120	70	282
TC71	14	30	5	11.3	130	110	160	247	9.5	5	94	3.5	115	80	139	80	302
TC80	19	40	6	15.8	165	130	200	286	11	6	108	3.5	130	90	156	90	343
TC90	24	50	8	20	165	130	200	315 (340)	11	7	111	3.5	129	90	162	90	370 (388)
TC100	28	60	8	24	215	180	250	390	15	7	150	4	141	104	196	104	443
TC112	28	60	8	24	215	180	250	398	15	7	147	4	170	130	204	130	-
TC132	38	80	10	33	265	230	300	457 (503)	15	8	174	4	187	140	243	150	-

注: 周波数変換、ブレーキ、エンコーダを追加できます。 DC ブレーキモーターの整流器は外付けで、上記と同じサイズです。 ()内は90L、132Mサイズです。

TC アルミニウムシェルモーターのパフォーマンスパラメテイ

タイプ	力 (KW)	評価済みスピード (R/分)	評価済み現在 (A)	力要素 COSΦ	評価済みトルク (W.N)	起動する係数	ベアリング係数	過負荷係数	重さ（kg）
2Pn₀=3000r/分
TC5612	0.09	2800	0.32	0.68	0.307	2.3	2.3	6	2.6
TC5622	0.12	2800	0.38	0.71	0.410	2.3	2.3	6	3.1
TC5632	0.18	2800	0.65	0.70	0.614	2.3	2.3	6	3.6
TC6312	0.18	2800	0.51	0.80	0.614	2.2	2.2	5.5	3.8
TC6322	0.25	2800	0.67	0.81	0.853	2.2	2.2	5.5	3.8
TC6332	0.37	2800	1.05	0.78	1.26	2.2	2.2	6.1	4.2
TC7112	0.37	2800	0.98	0.81	1.26	2.2	2.2	6.1	5.4
TC7122	0.55	2800	1.33	0.82	1.88	2.2	2.3	6.1	5.9
TC7132	0.75	2800	1.82	0.83	2.56	2.3	2.3	6.1	6.4
TC8012	0.75	2800	1.78	0.83	2.56	2.2	2.3	6.1	8.1
TC8022	1.1	2800	2.49	0.84	3.75	2.2	2.3	7	9.3
TC90S2	1.5	2840	3.34	0.84	5.04	2.2	2.3	7	10.9
TC90L2	2.2	2840	4.69	0.85	7.40	2.2	2.3	7	13.8
TC100L2	3	2860	6.14	0.87	10.0	2.2	2.3	7.5	19.6

タイプ	力 (KW)	評価済みスピード (R/分)	評価済み現在 (A)	力要素 COSΦ	評価済みトルク (W.N)	起動する係数	ベアリング係数	過負荷係数	重さ（kg）
4Pn₀=1500r/分
TC5614	0.06	1380	0.28	0.58	0.410	2.4	2.4	6	3.3
TC5624	0.09	1380	0.39	0.61	0.614	2.4	2.4	6	3.3
TC5634	0.12	1380	0.52	0.62	0.819	2.4	2.4	6	3.8
TC6314	0.12	1380	0.43	0.72	0.819	2.1	2.2	4.4	4.0
TC6324	0.18	1380	0.61	0.73	1.23	2.1	2.2	4.4	4.0
TC6334	0.25	1380	0.86	0.67	1.71	2.1	2.2	5.2	4.5
TC6344	0.37	1380	1.2	0.67	2.50	2.1	2.2	5.2	4.8
TC7114	0.25	1400	0.76	0.74	1.71	2.1	2.2	5.2	5.2
TC7124	0.37	1400	1.07	0.75	2.53	2.1	2.2	5.2	5.3
TC7134	0.55	1400	1.66	0.7	3.75	2.4	2.3	5.2	6.2
TC7144	0.75	1400	2.1	0.68	5.12	2.4	2.3	6	7.2
TC8014	0.55	1400	1.54	0.75	3.75	2.4	2.3	5.2	7.8
TC8024	0.75	1400	1.99	0.76	5.12	2.3	2.3	6	9.3
TC8034	1.1	1400	2.78	0.77	7.40	2.3	2.3	6	10.6
TC90S4	1.1	1420	2.80	0.77	7.40	2.3	2.3	6	11.3
TC90L4	1.5	1420	3.65	0.79	10.1	2.3	2.3	6	14.2
TC100L1-4	2.2	1420	5.05	0.81	14.8	2.3	2.3	7	19.7
TC100L2-4	3	1420	6.64	0.82	20.2	2.3	2.3	7	23.9

タイプ	力 (KW)	評価済みスピード (R/分)	評価済み現在 (A)	力要素 COSΦ	評価済みトルク (W.N)	起動する係数	ベアリング係数	過負荷係数	重さ（kg）
2Pn₀=3000r/分
TC7116	0.18	910	0.71	0.66	1.88	1.9	2.0	4.0	6.0
TC7126	0.25	910	0.92	0.68	2.62	1.9	2.0	4.0	7.2
TC8016	0.37	910	1.27	0.70	3.88	1.9	2.0	4.7	7.8
TC8026	0.55	910	1.74	0.72	5.77	1.9	2.1	4.7	9.2
TC90S6	0.75	920	2.23	0.72	7.78	2.0	2.1	5.5	11.6
TC90L6	1.1	920	3.10	0.73	11.4	2.0	2.1	5.5	14.3
TC100L6	1.5	940	3.89	0.75	15.2	2.0	2.1	5.5	18.4

注:上記のパラメータは次の条件下でのものです: 3 相 Y2-38OV/5OHz

アプリケーション

High Efficiency Motor Applications

企業力

Corporate Strength

会社の栄誉と資格

Honors and Qualifications

パートナーブランド

Partner Brands

よくある質問

1. モーターはどのような効率基準を満たしていますか?

当社のアルミニウムハウジングモーター B3 フットマウントは、IEC 60034-30-1 に基づく IE3 効率レベルに準拠しています。より高い効率を必要とする市場向けに、ご要望に応じて IE4 プレミアム効率モデルも提供します。すべてのモーターは GB18613-2020 および国際エネルギー規制を満たしています。

2. 利用可能なパワー範囲とフレームサイズは何ですか?

当社のアルミニウムハウジングモーター B3 フットマウントは、8 つの標準フレームサイズで 0.06KW ～ 7.5KW をカバーします。また、特定のプロジェクトのニーズに合わせて、特別な電力定格や取り付け寸法のカスタマイズも提供します。

3. 輸出に関してどのような認証を取得していますか?

ISO9001、CE、CCC認証を取得しています。当社のモーターは IEC および GB 規格に従って製造されており、ヨーロッパ、東南アジア、中東、南米を含むほとんどの国際市場への準拠を保証します。

4. OEM またはカスタマイズされたモーターを入手できますか?

はい、TCG は完全な OEM/ODM サービスを提供する中国の専門工場です。当社は、カスタムシャフト材質 (ステンレス鋼 304/316)、特殊塗装色 (RAL コード)、電圧のカスタマイズ、ヒーター、温度センサー、ブランドオプションをサポートしています。

5. 大量注文の納期はどれくらいですか?

社内生産を行うメーカーとして、大量注文の場合の標準納期は 15 ～ 20 営業日です。サンプルの注文は 7 ～ 10 日以内に手配できます。 FOB および CIF の配送条件もサポートしています。

6. どのような取り付けタイプが利用可能ですか?

B3 (脚取付)、B5 (フランジ取付)、B14 (正面取付)、B35 (組み合わせ) など、さまざまな取り付け構成を提供しています。 B3脚取付タイプは産業用に最も多く使用されています。

7. 製品の品質とエネルギー効率をどのように確保しますか?

各モーターは出荷前に、無負荷電流、振動、騒音、絶縁抵抗のテストを含む全数テストを受けます。 NSK または SKF ベアリング、高級ケイ素鋼 (DW470/600/800)、およびクラス F 絶縁を備えた 100% 純銅巻線を使用して、長期信頼性と高効率を保証します。
