高効率モーター B3 脚取付

Hengfu の需要の高い高効率モーター B3 フットマウントで市場シェアを確保します。経験豊富なメーカーとして、当社はお客様が競合他社に先んじることができる価格体系を提供しています。

お問い合わせを送信

製品説明

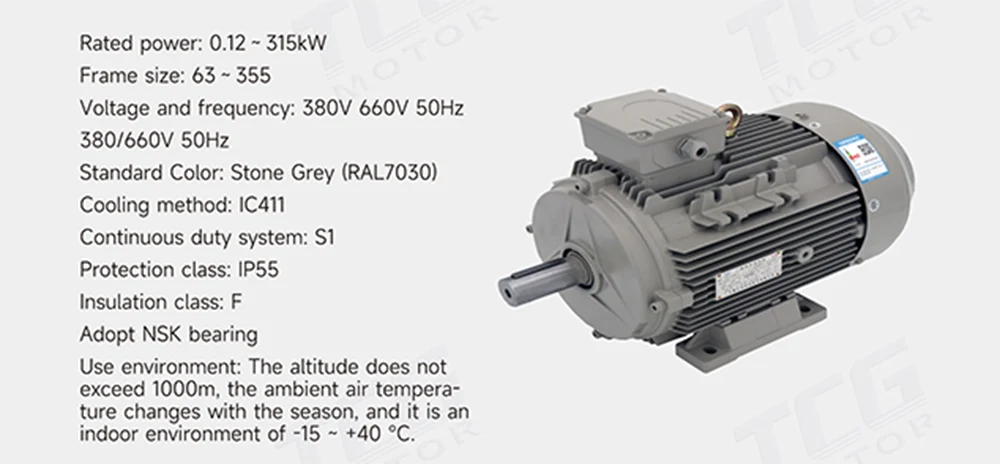

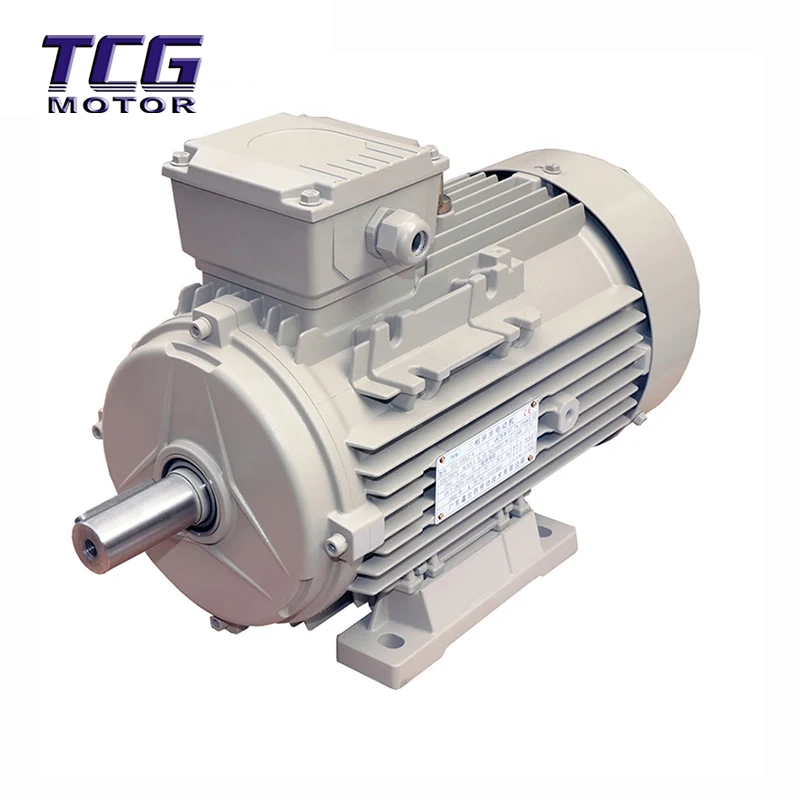

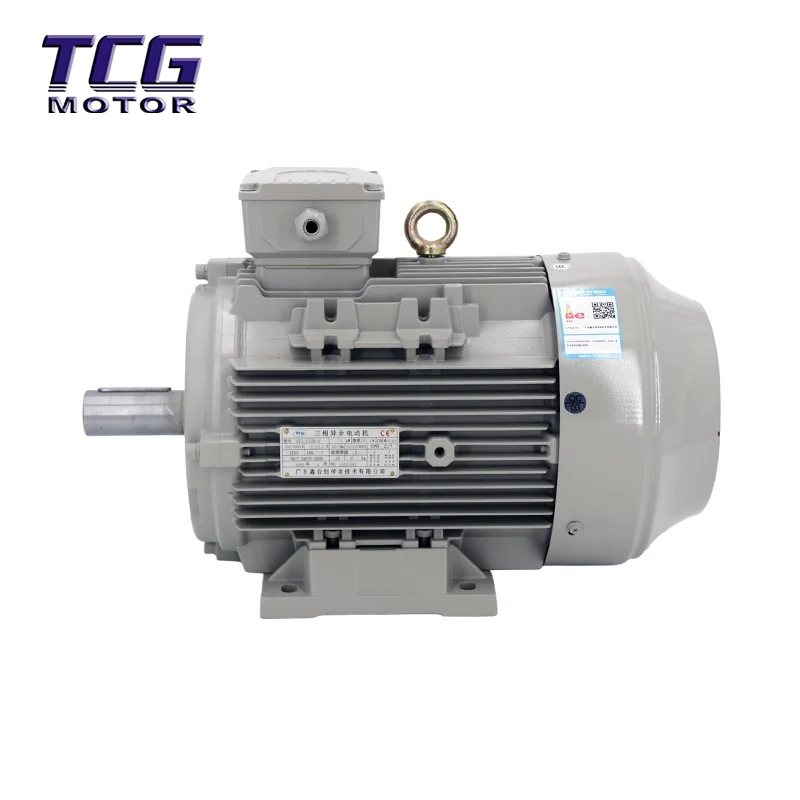

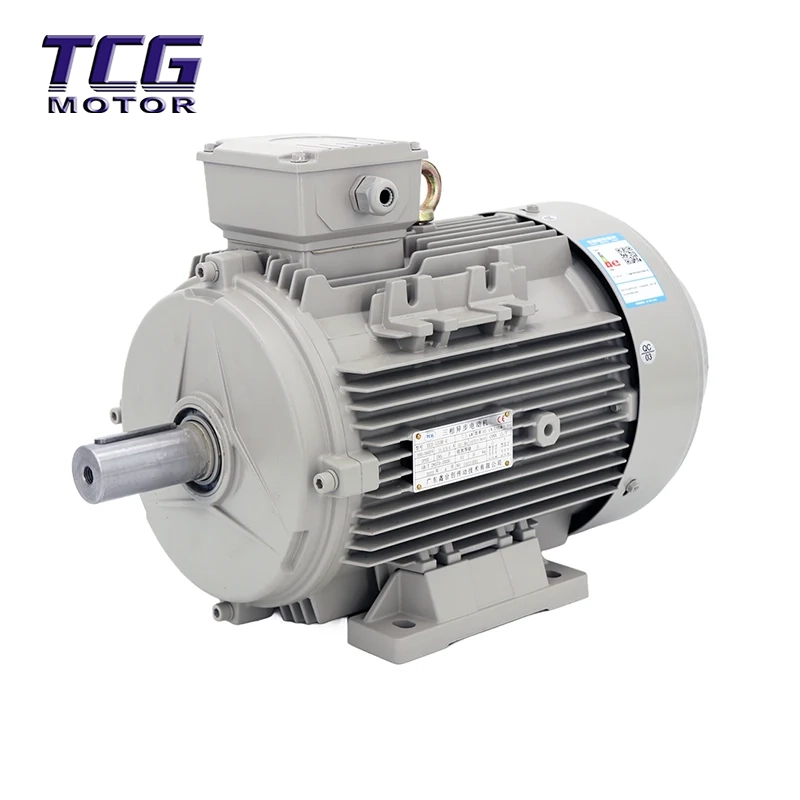

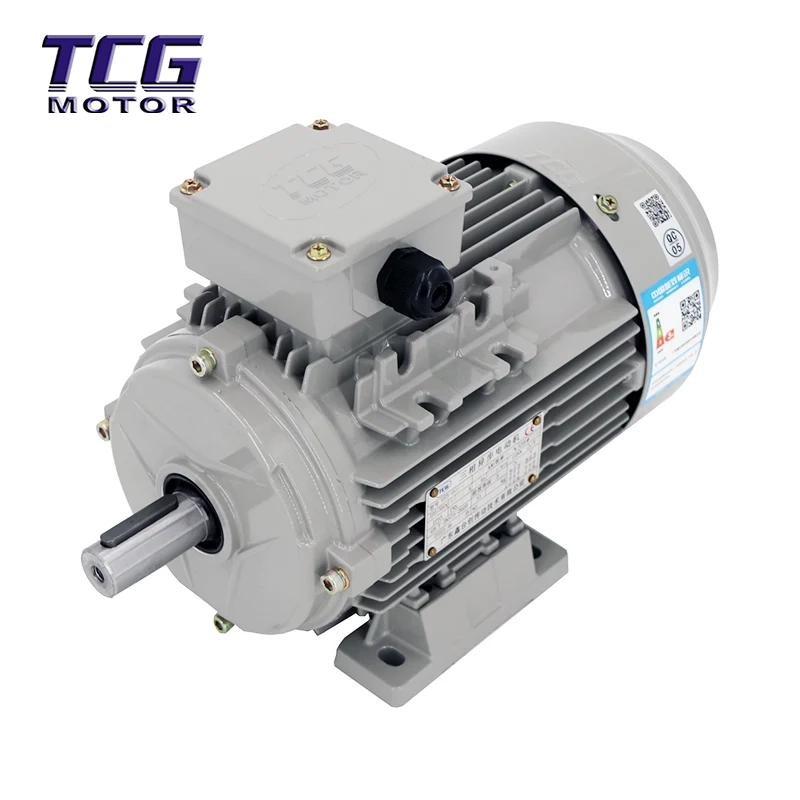

この高効率モーター B3 フットマウントは、軽量なだけでなく、優れた放熱性を備えた鋳造アルミニウムハウジング設計を特徴としています。コンパクトな構造と優れた絶縁システム (クラス F) により、石油、化学、その他の過酷な産業環境での使用に特に適しています。連続運転でも要求の厳しい生産環境でも、YE3 モーターは安定した信頼性の高い電力サポートを提供します。

仕様

パラメータ	詳細
効率クラス	IE3（超高効率）、国の省エネ基準を満たしています。
定格電力範囲	0.12 kW ～ 315 kW (産業用途向けの広範囲)
フレームサイズ	71～355
電圧と周波数	380V / 60Hz または 50Hz (特定のモデルによって異なります)
保護クラス	IP55（防塵、水飛沫に対する保護）
絶縁クラス	クラス F (クラス B としてテスト済み)
冷却方法	IC411（自己通風・自冷）
標準色	ライトグレー (RAL 7050)

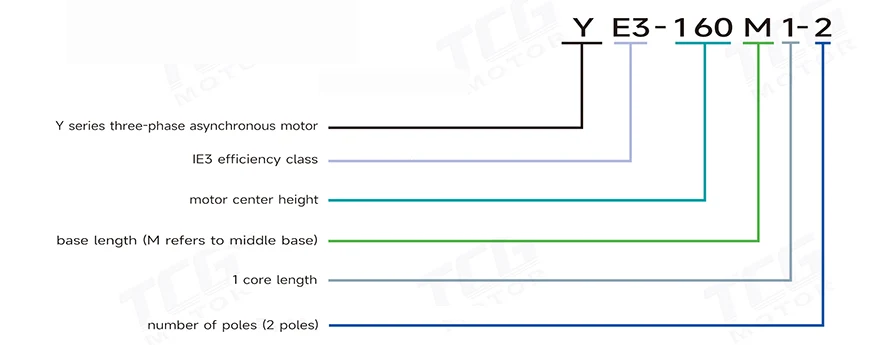

モデルの説明

技術データ表

同期速度 3000r/min
タイプNo.	評価済み出力		評価済み現在	評価済みスピード	EFF	力要素 COSΦ	評価済みトルク Tst/Tn	ロックされていますローター/定格トルク Tst/Tn	最大/定格トルク Tm/Tn	ロックされていますローター/定格現在 Ist/n	ノイズ LWA	重さ
タイプNo.	kW	HP	A	r/min	%		Nm				d3	KG
YE3-71M1-2	0.37	0.5	0.9	2800	73.8	0.81	1.3	2.3	2.2	7	64	7.5
YE3-71M2-2	0.55	0.75	1.3	2800	77.8	0.82	1.9	2.3	2.3	7	64	8
YE3-80M1-2	0.75	1	1.7	2870	80.7	0.82	2.5	2.3	2.3	7	62	1
YE3-80M2-2	1.1	1.5	2.4	2875	82.7	0.83	3.65	2.2	2.3	7.6	62	13
YE3-90S-2	1.5	2	3.2	2880	84.2	0.84	4.97	2.2	2.3	7.9	67	15
YE3-90L-2	2.2	3	4.6	2880	85.9	0.85	7.3	2.2	2.3	7.9	67	18
YE3-100L-2	3	4	6	2880	87.1	0.87	9.95	2.2	2.3	8.5	74	26
YE3-112M-2	4	5.5	7.8	2915	88.1	0.88	13.1	2.2	2.3	8.5	77	33
YE3-132S1-2	5.5	7.5	10.6	2935	89.2	0.88	17.9	2	2.3	8.5	79	48
YE3-132S2-2	7.5	10	14.4	2930	90.1	0.88	24.4	2	2.3	8.5	79	53
YE3-160M1-2	11	15	20.6	2950	91.2	0.89	35.6	2	2.3	8.5	81	110
YE3-160M2-2	15	20	27.9	2945	91.9	0.89	48.6	2	2.3	8.5	81	122
YE3-160L-2	18.5	25	34.2	2945	92.4	0.89	60	2	2.3	8.5	81	135
YE3-180M-2	22	30	40.5	2950	92.7	0.89	71.2	2	2.3	8.2	83	185
YE3-200L1-2	30	40	54.9	2965	93.3	0.89	96.6	2	2.3	7.5	84	230
YE3-200L2-2	37	50	67.4	2965	93.7	0.89	119	2	2.3	7.6	84	243
YE3-225M-2	45	60	80.8	2965	94	0.9	145	2	23	7.7	86	324
YE3-250M-2	55	75	98.5	2975	94.3	0.9	177	2	2.3	7.1	89	385
YE3-280S-2	75	100	134	2975	94.7	0.9	241	1.8	2.3	7.1	91	530
YE3-280M-2	90	120	160	2975	95	0.9	289	1.8	2.3	7.1	91	585
YE3-315S-2	110	150	195	2985	952	0.9	352	1.8	2.3	7.1	92	965
YE3-315M-2	132	180	234	2985	95.4	0.9	422	1.8	2.3	7.1	92	1070
YE3-315L1-2	160	220	279	2985	95.6	0.91	512	1.8	2.3	7.2	92	150
YE3-315L2-2	200	270	349	2985	95.8	0.91	640	1.8	2.2	7.2	92	1210
YE3-355M-2	250	340	436	2985	95.8	0.91	800	1.6	22	7.2	100	1670
YE3-355L-2	315	430	549	2985	95.8	0.91	1008	1.6	2.2 7.2	100	1865
同期速度 1500r/min
YE3-71M1-4	0.25	0.34	0.34	1400	73.5	0.74	1.7	2.1	2.2	6.6	55	7
YE3-71M2-4	0.37	0.5	0.5	1400	77.3	0.75	2.5	2.1	2.2	6.6	55	7.5
YE3-80M1-4	0.55	0.75	0.75	1430	80.8	0.75	3.7	2.4	2.3	6.6	56	11
YE3-80M2-4	0.75	1	1	1430	82.5	0.75	5.0	2.3	2.3	6.6	56	13
YE3-90S-4	1.1	1.5	1.5	1430	84.1	0.76	7.3	2.3	2.3	6.8	59	16
YE3-90L-4	1.5	2	2	1430	85.3	0.77	10.0	2.3	2.3	7	59	20
YE3-100L1-4	2.2	3	3	1450	86.7	0.81	14.5	2.3	2.3	7.6	64	28
YE3-100L2-4	3	4	4	1450	87.7	0.82	19.8	2.3	2.3	7.6	64	33
YE3-112M-4	4	5.5	5.5	1465	88.6	0.82	26.1	2.2	2.3	7.8	65	35
YE3-132S-4	5.5	7.5	7.5	1465	89.6	0.83	35.9	2	2.3	7.9	71	49
YE3-132M-4	7.5	10	10	1470	90.4	0.84	48.7	2	2.3	7.5	71	59
YE3-160M-4	11	15	15	1470	91.4	0.85	71.5	2.2	2.3	7.7	73	130
YE3-160L-4	15	20	20	1470	92.1	0.86	97.4	2.2	2.3	7.8	73	148
YE3-180M-4	18.5	25.0	25.0	1470.0	92.6	0.9	120.0	2.0	2.3	7.8	76.0	192
YE3-180L-4	22.0	30.0	30.0	1475.0	93.0	0.9	143.0	2.0	2.3	7.8	76.0	206
YE3-200L-4	30.0	40.0	40.0	1480.0	93.6	0.9	194.0	2.0	2.3	7.3	76.0	275
YE3-225S-4	37.0	50.0	50.0	1480.0	93.9	0.9	239.0	2.0	2.3	7.4	78.0	325
YE3-225M-4	45.0	60.0	60.0	1485.0	942.0	0.9	290.0	2.0	2.3	7.4	78.0	350
YE3-250M-4	55.0	75.0	75.0	1490.0	94.6	0.9	354.0	2.0	2.3	7.4	79.0	435
YE3-280S-4	75.0	100.0	100.0	490.0	95.0	0.9	481.0	2.0	2.3	6.7	80.0	585
YE3-280M-4	90.0	120.0	120.0	1490.0	952.0	0.9	577.0	2.0	2.3	6.9	80.0	663
YE3-315S-4	110.0	150.0	150.0	1490.0	95.4	0.9	705.0	2.0	2.2	7.0	88.0	1010
YE3-315M-4	132.0	180.0	180.0	1490.0	95.6	0.9	846.0	2.0	2.2	7.0	88.0	140
YE3-315L1-4	160.0	220.0	220.0	1490.0	95.8	0.9	1026.0	2.0	2.2	7.1	88.0	1210
YE3-315L2-4	200.0	270.0	270.0	1490.0	96.0	0.9	1282.0	2.0	2.2	7.1	88.0	285
YE3-355M-4	250.0	340.0	340.0	1495.0	96.0	0.9	1597.0	2.0	2.2	7.1	95.0	1680
YE3-355L-4	315.0	430.0	430.0	1495.0	96.0	0.9	2012.0	2.0	2.2	7.1	95.0	1870

注：上記のパラメータ、寸法、重量は参考用です。詳細については、実際の製品を参照してください。

同期速度 1000r/min
タイプNo.	評価済み出力		評価済み現在	評価済みスピード	EFF	力要素 COSΦ	評価済みトルク Tst/Tn	ロックされていますローター/定格トルク Tst/Tn	最大/定格トルク Tm/Tn	ロックされていますローター/定格現在 Ist/n	ノイズ LWA	重さ
タイプNo.	kW	HP	A	r/min	%		Nm				d3	KG
YE3-71M1-6	0.18	0.25	0.6	900	63.9	0.66	1.9	1.9	2	6	52	8.5
YE3-71M2-6	0.25	0.34	0.8	900	68.6	0.68	2.7	1.9	2	6	52	10
YE3-80M1-6	0.37	0.5	1.1	920	73.5	0.7	3.8	1.9	2	6	54	1
YE3-80M2-6	0.55	0.75	1.5	920	77.2	0.72	5.7	1.9	2.1	6	54	13
YE3-90S-6	0.75	1	2.0	945	78.9	0.7	7.6	2	2.1	6	57	16
YE3-90L-6	1.1	1.5	2.8	950	81	0.73	1.1	2	2.1	6	57	20
YE3-100L-6	1.5	2	3.8	950	82.5	0.73	15.1	2	2.1	6.5	61	26
YE3-112M-6	2.2	3	5.4	965	84.3	0.74	21.8	2	2.1	6.6	65	32
YE3-132S-6	3	4	7.2	975	85.6	0.74	29.4	2	2.1	6.8	69	44
YE3-132M1-6	4	5.5	9.5	975	86.8	0.74	39.2	2	2.1	6.8	69	53
YE3-132M2-6	5.5	7.5	12.7	975	88	0.75	53.9	2	2.1	7	69	58
YE3-160M-6	7.5	10	16.2	980	89.1	0.79	73.1	2	2.1	7	73	120
YE3-160L-6	1	15	23.1	980	90.3	0.8	107.2	2	2.1	7.2	73	145
YE3-180L-6	15	20	30.9	980	91.2	0.81	146	1.9	2.1	7.3	73	188
YE3-200L1-6	18.5	25	37.8	985	91.7	0.81	197	1.9	2.1	7.3	73	242
YE3-200L2-6	22	30	44.8	985	92.2	0.81	213	1.9	2.1	7.4	73	262
YE3-225M-6	30	40	59.1	985	92.9	0.83	291	1.9	2.1	6.9	74	320
YE3-250M-6	37	50	71.7	985	93.3	0.84	359	1.9	2.1	7.1	76	398
YE3-280S-6	45	60	85.8	990	93.7	0.85	434	1.9	2	7.3	78	532
YE3-280M-6	55	75	103	990	94.1	0.86	531	1.9	2	7.3	78	583
YE3-315S-6	75	100	143	990	94.6	0.84	723	1.9	2	6.6	83	965
YE3-315M-6	90	120	170	990	94.9	0.85	868	1.9	2	6.7	83	1085
YE3-315L1-6	110	150	207	990	95.1	0.85	1061	1.9	2	6.7	83	175
YE3-315L2-6	132	180	244	990	95.4	0.86	1273	1.9	2	6.8	83	1230
YE3-355M1-6	160	220	296	995	95.6	0.86	1536	1.9	2	6.8	85	1575
YE3-355M2-6	200	270	365	995	95.8	0.87	1920	1.9	2	6.8	85	1760
YE3-355L-6	250	340	456	995	95.8	0.87	2390	1.9	2	6.8	85	1920
同期速度 750r/min
YE3-80M1-8	0.18	0.25	0.8	630	58.7	0.61	2.7	1.8	1.9	5.2	52	11
YE3-80M2-8	0.25	0.34	1.0	640	64.1	0.61	3.7	1.8	1.9	5.7	52	13
YE3-90S-8	0.37	0.5	1.3	660	69.3	0.61	5.4	1.8	1.9	6.2	56	16
YE3-90L-8	0.55	0.75	1.9	660	73	0.61	8.0	1.8	2	5.9	56	21
YE3-100L1-8	0.75	1	2.3	690	75	0.67	10.4	1.8	2	6.2	59	25
YE3-100L2-8	1.1	1.5	3.1	690	77.7	0.69	15.2	1.8	2	6.2	59	29
YE3-112M-8	1.5	2	4.1	700	79.7	0.7	20.5	1.8	2	6.7	61	31
YE3-132S-8	2.2	3	5.7	710	81.9	0.71	29.6	1.8	2	6.7	64	47
YE3-132M-8	3	4	7.5	710	83.5	0.73	40.4	1.8	2	6.9	64	56
YE3-160M1-8	4	5.5	9.8	720	84.8	0.73	53.1	1.9	2	6.9	68	108
YE3-160M2-8	5.5	7.5	13.1	720	86.2	0.74	73.0	1.9	2	6.9	68	19
YE3-160L-8	7.5	10	17.4	720	87.3	0.75	99.5	1.9	2	6.6	68	140
YE3-180L-8	1	14.67	25.1	730	87.5	0.76	143.9	2	2	6.6	70	199
YE3-200L-8	15	20	34.1	730	88	0.76	196.2	2	2	6.6	73	250
YE3-225S-8	18.5	24.67	41.1	730	90	0.76	242.0	1.9	2	6.6	73	297
YE3-225M-8	22	29.33	47.4	740	90.5	0.78	283.9	1.9	2	6.6	73	315
YE3-250M-8	30	40	63.4	740	91	0.79	387.2	1.9	2	6.6	75	424
YE3-280S-8	37	49.33	77.8	740	91.5	0.79	477.5	1.9	2	6.6	76	522
YE3-280M-8	45	60	94.1	740	92	0.79	580.7	1.9	2	6.6	76	567
YE3-315S-8	55	73.33	11	740	92.8	0.81	709.8	1.8	2	6.6	82	795
YE3-315M-8	75	100	151	740	93	0.81	967.9	1.8	2	6.6	82	900
YE3-315L1-8	90	120	178	740	93.8	0.82	1161.5	1.8	2	6.6	82	845
YE3-315L2-8	110	146.67	217	740	94	0.82	1419.6	1.8	2	6.6	82	1125
YE3-355M1-8	132	176	261	740	94.2	0.82	1703.5	1.8	2	6.4	89	1467
YE3-355M2-8	160	213.33	315	740	94.2	0.82	2064.9	1.8	2	6.4	89	1585
YE3-355L-8	200	266.67	387	740	94.5	0.83	2581.1	1.8	2	6.4	89	1823

注：上記のパラメータ、寸法、重量は参考用です。詳細については、実際の製品を参照してください。

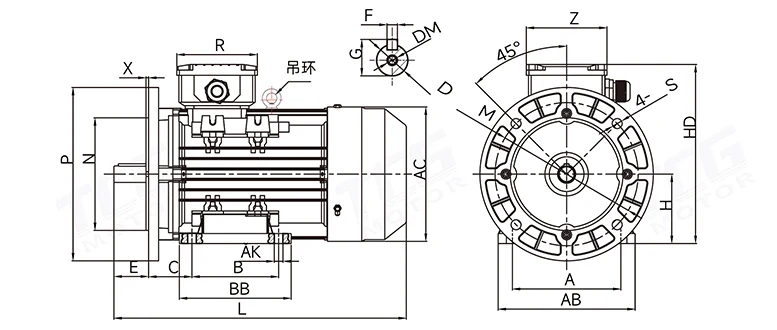

設置寸法

YE3 (lE3) 71-132 IM B35 の取り付けと全体の寸法

いいえ。	極数	サイズ：（mm）
いいえ。	極数	A	B	C	D	E	F	G	H	K	M	N	P	R	S	Z	AB	交流	BB	DM	HD	L
71M	2、4、6	12	90	45	14	30	5	16	71	7	130	110	160	93	10	93	140	140	112	M5"12	190	290
80M	2、4、6.8	125	100	50	19	40	6	21.5	80	10	165	130	200	93	12	93	158	155	130	M6”16	205	330
90年代	2、4、6、8	140	100	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	130	MB*19	225	365
90L	2、4、6、8	140	125	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	155	M8*19	225	390
100L	2.4、6.8	160	140	63	28	60	8	31	100	12	215	180	250	104	15	104	200	195	175	M10*22	260	450
112M	2、4、6、8	190	140	70	28	60	8	31	112	12	215	180	250	113	15	113	225	220	176	M10'22	290	450
132S	2.4、6.8	216	140	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	185	MI2*28	330	505
132M	2、4、6、8	216	178	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	223	MI2*28	330	535
160M	2、4、6.8	254	210	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	260	M16”36	411	608
160L	2、4、6、8	254	254	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	304	M16'36	411	652
180M	2、4、8	279	241	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	311	M16*36	447	688
180L	46.8	279	279	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	349	M16°36	447	726
200L	2、4、6、8	318	305	133	55	140	16	49	200	16.5	350	300	400	190	18.5	210	388	397	369	M20*42	499	779
225S	4.8	356	286	149	60	110	18	53	225	18.5	400	350	450	190	18.5	210	431	446	368	M20*42	547	824
225M	2	356	311	149	55	140	16	49	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	819
225M	46.8	356	311	149	60	140	18	53	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	849
250M	2	406	349	168	60	140	18	53	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
250M	4、6、8	406	349	168	65	140	18	58	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
280S	2	457	368	190	75	140	18	58	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280S	4、6、8	457	368	190	65	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280M	2	457	419	190	65	140	18	58	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
280M	4.6.8	457	419	190	75	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1194
315S	46.8	508	406	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1224
315M	2	508	457	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315M	46.8	508	457	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
315L	2	508	508	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315L	4、6、8	508	508	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
355M	2	670	560	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355M	4、6、8	610	560	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516
355L	2	610	630	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355L	46.8	610	630	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516

注: 71-90 モーターにはリフティングリングがありません。

製品の利点と特徴

省エネ: IE3 エネルギー効率グレードのモーターとして、従来のモーターと比較してエネルギー損失を大幅に削減し、企業の電気コストの大幅な削減に役立ちます。

耐久性：高効率モーターB3フットマウントは鋳造アルミニウムハウジングを採用しており、モーターの軽量化だけでなく放熱効率も向上し、-15℃～+40℃の屋内環境でも長期安定動作を保証します。

低炭素: エネルギー利用を改善することで炭素排出量が削減され、現代産業におけるグリーン開発の傾向に沿っています。

高い汎用性: 高効率モーター B3 フットマウントの設置寸法と出力定格は国際規格に準拠しており、設置基盤を変更することなく、古い機器モデルの交換が容易になります。

応用分野

高効率モーター B3 脚取付型は、その優れた保護性能 (IP55) と過酷な環境に耐える能力により、次の業界で広く使用されています。

石油化学：防塵および腐食からの保護が必要な用途に適しています。

鉱業および冶金: ヘビーデューティおよび連続運転の産業ニーズを満たします。

一般機械：ポンプ、ファン、コンプレッサーなどに動力を供給します。

High Efficiency Motor Applications

梱包と配送

梱包: この高効率モーター B3 フットマウントは、輸送中の衝撃と湿気から確実に保護するために、内側が EPE パールコットンで完全に包まれ、高強度の段ボール箱またはカスタム木箱に梱包されています。

配送ポリシー: 標準モデルおよび非標準のカスタマイズモデル (特殊なシャフト長や電圧など) については、カスタマーサービスにお問い合わせください。世界中の船便/DHL/航空便をサポートしています。

企業力

Corporate Strength

会社の栄誉と資格

Honors and Qualifications

パートナーブランド

Partner Brands

よくある質問

Q1: YE3 モーターと従来の Y シリーズモーターの違いは何ですか?

A: YE3 シリーズは、Y、Y2、および YX3 シリーズのアップグレードされた代替品です。 YE3 は、IE3 の超高エネルギー効率評価を達成し、従来の Y シリーズよりも多くのエネルギーを節約します。また、より優れた放熱性と軽量化のために、より高度な鋳造アルミニウムハウジング技術を利用しています。

Q2: この高効率モーター B3 脚取付型は屋外で使用できますか?

A: この高効率モーター B3 フットマウントは、屋内環境向けに設計されており、適切な温度範囲は -15℃ ～ +40℃です。保護等級は IP55 (ある程度の散水耐性を提供) ですが、寿命を延ばすために保護された環境で使用することをお勧めします。

Q3: IE3 エネルギー効率規格とは何ですか?

A： IE3とは、国際電気標準会議（IEC）が定めた三相非同期モータのエネルギー効率規格における「超高効率」レベルです。 IE3 モーターの使用は、国の省エネおよび排出削減政策に対応し、企業の運用コストを削減するためのベストプラクティスです。
