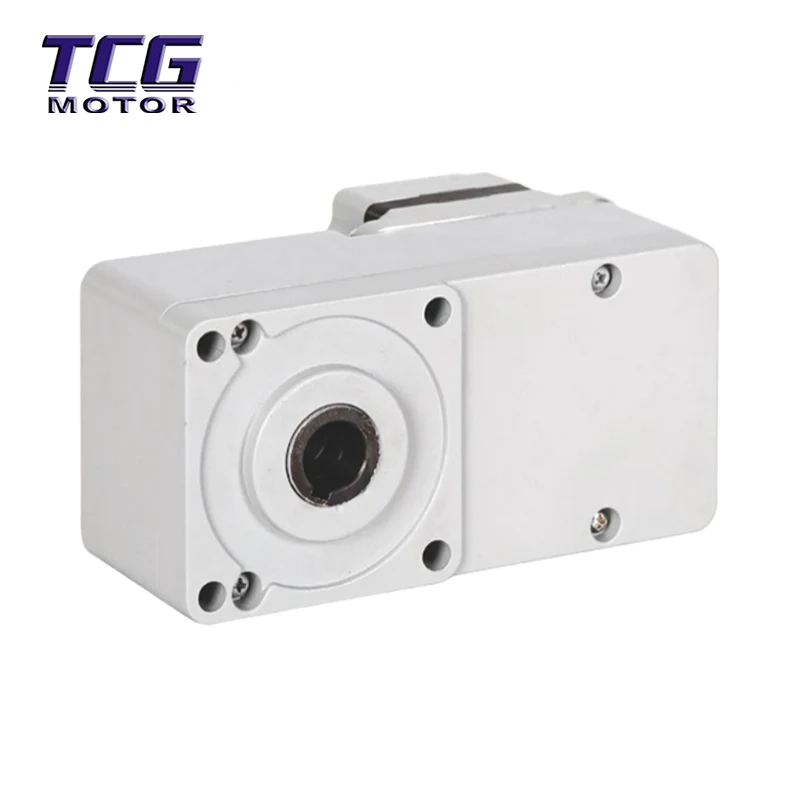

30W BLDCモーター、60GL中空シャフトフラットギアボックス付き

60GL 中空シャフト フラット ギアボックスを備えた 30W BLDC モーターは、自動化機器の高精度回転要件に合わせて特別に設計されています。中空シャフト構造によりケーブルとセンサーを統合し、フラットなデザインにより設置スペースを大幅に節約できるため、ロボットアーム、医療機器、精密機器に最適な電源ソリューションとなります。

製品説明

60GL 中空シャフトフラットギアボックスを備えた 30W BLDC モーターとは何ですか?

本製品は、30WブラシレスDCモーターと60GL高精度平面ギアボックスを組み合わせた、統一設計の統合パワーシステムです。出力軸は中空構造となっております。その中心的な機能は次のとおりです。

中空シャフト設計: 中空シャフトにより、ケーブル、エアパイプ、またはセンサーを簡単に通すことができ、外部配線の複雑さが軽減されます。ロボットの関節や医療機器の回転モジュールなど、内部配線が必要な用途に適しています。

フラット構造：全厚90mm以下のため、従来のギアボックスに比べてサイズが小さくなり、高さの限られた設置スペースにも適応します。

Precision Transmission: The 60GL reduction ratio provides high torque output, meeting the needs of precision positioning and heavy loads.

主な違い:

中実軸ギアボックスとの比較: 中空軸設計によりシステム統合が簡素化され、外部配線からの干渉が回避され、機器の整頓性と信頼性が向上します。

他のフラット ギアボックスとの比較: 専用の 60GL 減速比により、トルクと速度のバランスが最適化され、より高精度のトランスミッション シナリオに適応します。

製品の利点

中空シャフトの統合によりスペースとコストが節約されます。直径 12 mm のシャフト穴により、ケーブル/光ファイバー ケーブルを直接通すことができるため、外部アダプターが減り、システムの複雑さと故障率が低下します。

超薄型構造で要求の厳しいスペースに適応: 全体の厚さが 90mm 以下で、60GL 中空シャフト フラット ギアボックスを備えた 30W BLDC モーターは、機器コンパートメントに埋め込んだり、取り付け面と同一平面上に設置したりできるため、医療用画像機器や協働ロボットのジョイントなどの薄型アプリケーションに特に適しています。

低騒音とスムーズな動作: 精密研磨されダイナミックバランスがとれたギアにより、動作騒音レベルは 50XXdB となり、実験室機器やスマートホームなどの静かな環境に適しています。

高効率の放熱と長寿命：フラットなハウジングにより放熱面積が増加し、熱伝導性材料と組み合わせることで、連続動作温度上昇は80℃以下で、寿命は20,000時間を超えます。

アプリケーション

ロボティクスとオートメーション: 協働ロボットジョイントモジュール、スカラロボットアーム回転軸、自動検査装置回転プラットフォーム。

医療機器：内視鏡回転機構、CT画像装置駆動モジュール、手術用ロボットエンドエフェクター。

精密製造：SMT実装機、レンズ回転テーブル、半導体ウェーハ検査台、光学測定装置。

スマート ホーム: 隠れた電動カーテン ローラー、スマート ドア ロック回転機構、高精度昇降装置。

シナリオの差別化: 60GL 中空シャフト フラット ギアボックスを備えた 30W BLDC モーターは、外部ケーブルの絡みや信号干渉を回避し、回転軸にセンサー、エンコーダー、またはケーブルを統合する必要があるシナリオに特に適しています。

インストールと使用方法

インストール要件:

出力軸と負荷の同軸度が0.05mm以下であることを確認してください。中心から外れた荷重を緩衝するには、フレキシブルカップリングを推奨します。固定ネジは仕様のトルクで対角線上に締め付けてください（局所的な応力集中を避けてください）。

電気接続: 専用の BLDC ドライバーを使用する必要があります。直接電源接続は禁止されています。

ホール信号ケーブルは、電磁干渉を防ぐためにシールドする必要があります。

負荷のマッチング:

実負荷トルクが定格トルクの80％以下であり、起動停止ショックにも余裕があります。

中空シャフトにケーブルを通すときは、急激な曲げを避けてください。柔軟なケーブルをお勧めします。

メンテナンスのヒント:

3 か月ごとにグリースの状態を確認してください (専門家による分解のみ)。シールが損傷していない限り、カバーを開けないでください。

包装

確実に取り付けるためにアルミニウム合金パレットで真空パックされ、圧縮や変形を防ぐためにEPEパールコットンの外層とハニカム段ボール箱でさらに保護されています。

出荷: 標準モデルおよび非標準のカスタマイズ モデル (特殊なシャフト長または電圧のものなど) については、カスタマー サービスにご相談ください。世界中の船便/DHL/航空便をサポートしています。

企業力

会社の栄誉と資格

パートナーブランド

よくある質問

Q1：中空シャフト構造は強度に影響しますか？

A: 高強度合金材料とシミュレーションに最適化された設計を利用して、定格荷重に耐えることができますが、仕様に従ってラジアル/アキシャル力を超えないようにしてください。

Q2: カスタム減速比はサポートされていますか?

A: はい、5:1 から 200:1 までのカスタマイズが可能で、最小注文数量は 10 ユニットです。

Q3：中空シャフトにケーブルを通す場合に制限はありますか？

A: 硬いワイヤーでシャフト穴の内壁を傷つけないように、直径 ≤12mm のフレキシブル ケーブルを推奨します。

Q4: 湿気の多い環境でも使用できますか?

A: 保護等級 IP54、防塵、防水。極端な環境では、より高度な保護または密閉処理が必要です。

Q5: 閉ループ制御の精度を校正するにはどうすればよいですか?

A： ドライバと併せてホール位相校正とエンコーダ原点設定が必要です。テクニカルマニュアルサポートが提供されます。
