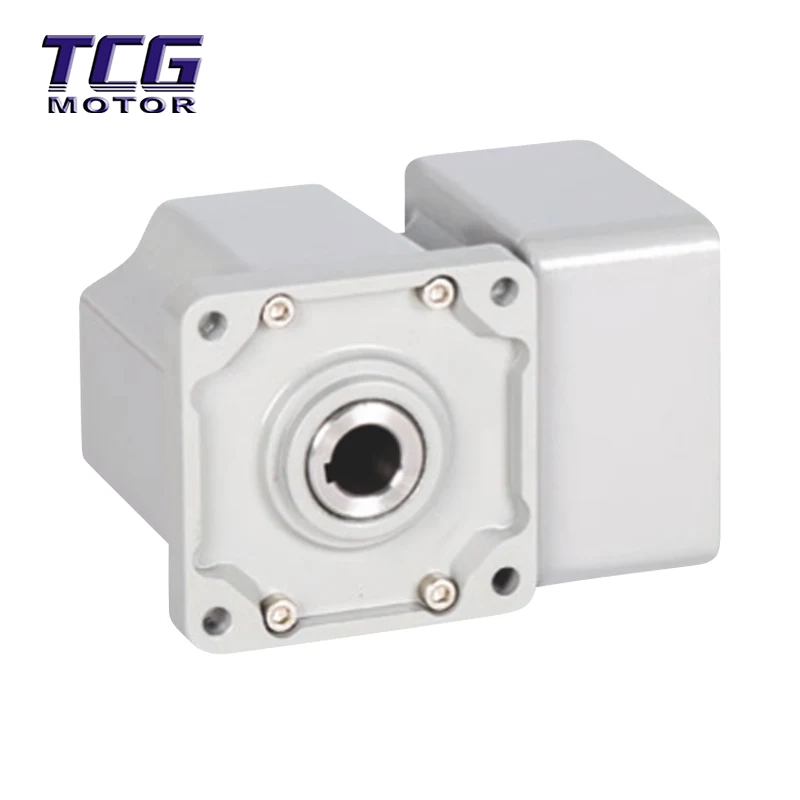

ライトアングルブラシレスDCモーター

直角ブラシレス DC モーターは、ブラシレス モーターと 90 度直角ギアボックスを組み合わせた統合電源システムです。スパイラルベベルギヤにより動力伝達方向を転換し、モーターの高速回転を低速・高トルクの出力に変換するとともに、垂直方向の動力伝達を実現します。

主な違い:

空間レイアウト:平行軸モーターは直線に伸び、長い長さを占めます。直角ブラシレス DC モーターは、90 度の角度で電力を「折り曲げ」、横方向の設置スペースを大幅に節約します (約 60%)。

伝送シナリオ:平行軸モーターは「回転」伝送を必要とするアプリケーション (AGV シャーシなど) に適していますが、平行軸モーターは長くて狭い生産ラインに適しています。

製品の利点

90° 折りたたみ力: 入力シャフトと出力シャフトは垂直方向に 90° で配置されているため、横方向の寸法が非常に小さくなります。平行軸モーターと比較して、限られたスペースの機器に完全に統合できるため、レイアウトの課題に対する唯一のソリューションとなります。

高効率と低騒音: 精密スパイラルベベルギアの噛み合いを利用して、伝達効率は 85% ～ 90% に達し、従来のウォームギア構造と比較して効率が 30% 以上向上します。動作音は45dB以下と低く、静かな動作を実現します。

強力な出力と保護:直角ブラシレス DC モーターは、速度の低下とトルクの増加をサポートし、専用ドライバーを使用して、過電流、過負荷、過熱に対する複数の保護機能を備えており、複雑な作業条件下でも安定した動作と 10,000 時間以上の寿命を保証します。

アプリケーション

モバイル ロボットと AGV: 無人搬送車 (AGV) の駆動輪、自動倉庫用のスタッカー クレーン シャーシ、インテリジェントな物流車両。

スマートホームおよびビルディング: 電動カーテン (隠蔽設置)、電動衣類ラック、自動ドアロック、昇降機構。

協働ロボット：コンパクトな構造を利用して柔軟な動きを実現するロボットアームの関節、エンドエフェクター。

精密産業機器：包装機、ラベル貼付機、医療検査機器、光走査装置。

インストールと使用方法

選択とインストール:

トルクマージン：頻繁な起動・停止や衝撃荷重に対応するため、実負荷トルクに対して50％程度のマージンを確保して機種を選定してください。

同軸度校正：負荷を取り付けるとき、不均一な負荷によって引き起こされるベアリングの早期摩耗を避けるために、出力シャフトと負荷の間の同軸度誤差は ≤0.1mm である必要があります。

方向選択：出力軸の方向記号（R右/L左/D両面/N中空）に応じて適切な取付位置を選択してください。

電気接続:

ドライバーのマッチング: 専用のブラシレスドライバーと併用する必要があります。直角ブラシレス DC モーターは、ドライバーの電力マージンの 1.5 倍を確保することをお勧めします。

極性保護: 配線の際、電源のプラスとマイナスの端子を逆にしないように注意してください。そうしないと、ドライバー基板が焼損しやすくなります。

環境適応性:

熱放散: 大きな減速比 (例: 100 以上) での長期間の全負荷運転の場合は、ヒートシンクまたはファンを取り付ける必要があります。

低温始動: 極度に寒い環境では、ギアのグリースが濃くなり、始動が困難になる場合があります。カスタマイズされた低温用グリース バージョンを使用することをお勧めします。

梱包と配送

梱包：梱包には高強度の段ボール箱またはカスタム木箱が使用され、輸送中の衝撃と湿気から確実に保護するために内側にEPEパールコットンが完全に包まれています。

配送ポリシー: 標準モデルおよび非標準のカスタマイズ モデル (特殊なシャフト長や電圧など) については、カスタマー サービスにお問い合わせください。世界中の船便/DHL/航空便をサポートしています。

アフターサービス：12ヶ月の保証が付いております。人的ミスに起因しない品質問題に対しては、修理または交換サービスが提供されます。

企業力

会社の栄誉と資格

パートナーブランド

よくある質問

Q1: 直角ブラシレス DC モーターと平行軸モーターの違いは何ですか?

A: 最大の違いは設置スペースと伝送方向です。

平行軸: 直線動力伝達、長さ、高さは短く、高効率 (>95%)、スペースに余裕のある組立ラインやその他の装置に適しています。 直角シャフト: 動力は垂直に 90 度回転し、横方向の寸法が非常に小さく、AGV、ロボット アーム、および横方向のスペースが限られているその他の機器に適していますが、効率はわずかに低くなります (85% ～ 90%)。

Q2: このタイプのモーターは騒音が大きいですか?

A: 従来のウォームギア減速機と比較して、当社の直角シャフトモーターはスパイラルベベルギア設計を採用しているため、よりスムーズな噛み合いと非常に低い動作騒音 (通常 45dB 未満) を実現し、静かな動作が要求される医療環境やオフィス環境に最適です。

Q3: 直角軸モーターで低速時にガタが出るのはなぜですか?

A: 直交軸ギアボックスは機械構造（ベベルギアの噛み合い）上、物理的に若干のガタがあります。これは正常です。非常に高い精度が必要なアプリケーションの場合は、遊星ギアボックス ソリューションを選択することをお勧めします。

Q4: 最終出力トルクはどのように計算すればよいですか?

A：簡易推定式：出力トルク≒モータトルク×減速比×伝達効率となります。注：直交軸の伝達効率は約85%～90%です。たとえば、50x ギアボックスと組み合わせた 0.2 N·m モーターの実際のトルクは、約 0.2 × 50 × 0.85 = 8.5 N·m になります。

Q5: 出力軸の方向はカスタマイズできますか?

A: はい。出力軸方向は、R（右出力軸）、L（左出力軸）、D（両面出力軸）、N（中空軸）の複数の方向からお選びいただけます。中空軸モデルはセンター取り回しにも対応しており、ロボット関節の配線が容易になります。
