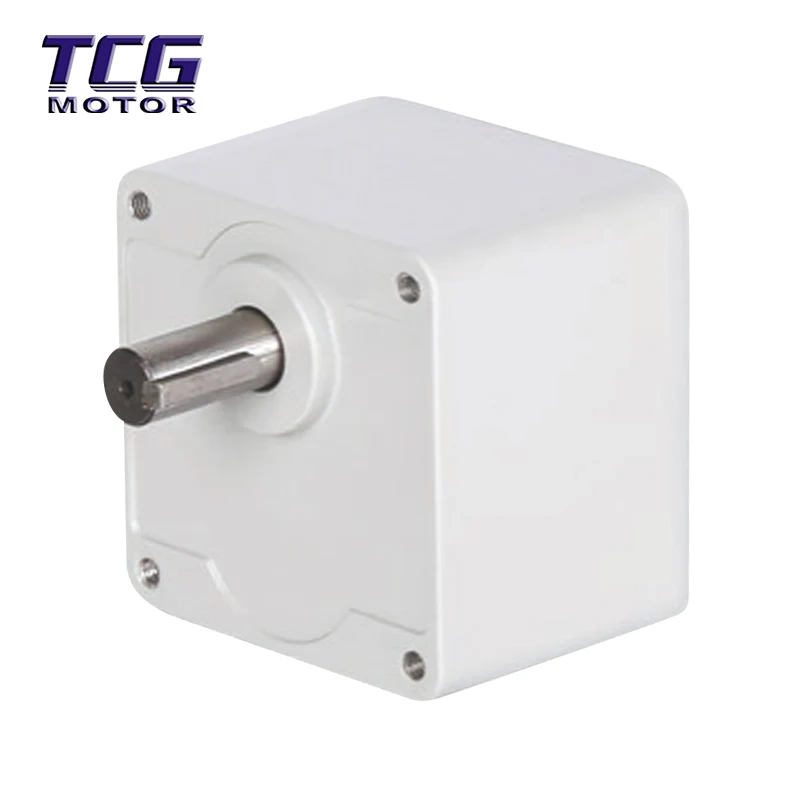

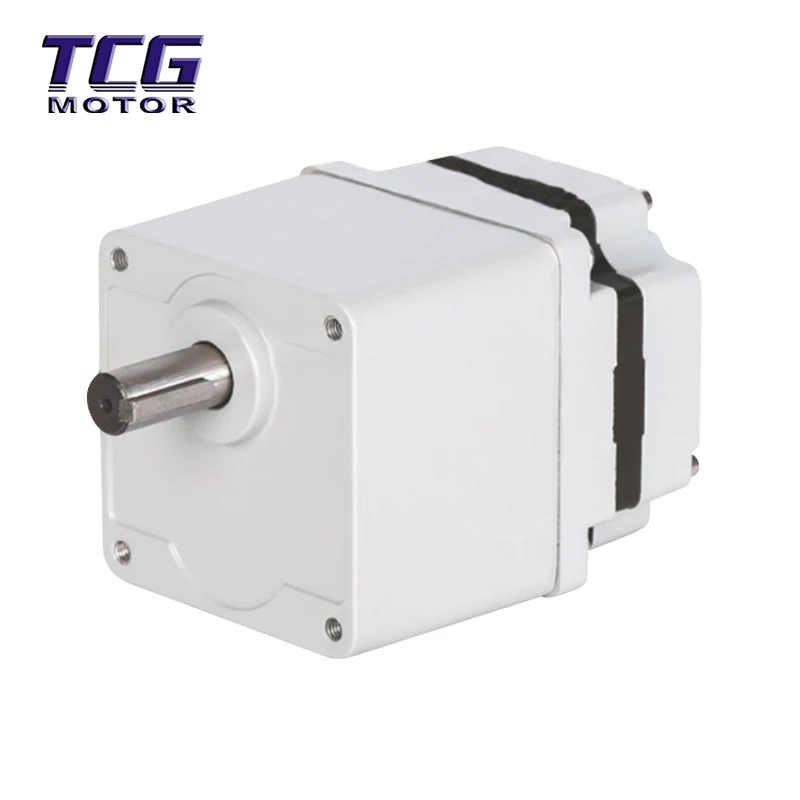

平行軸ブラシレスDCモーター

平行軸ブラシレス DC モーターは、ブラシレスモーターと平行軸ギアボックスを組み合わせた統合駆動システムです。入力軸と出力軸が平行を保つため、動力伝達がリニアに行われます。従来のブラシの代わりに電子整流を利用し、精密ヘリカルギア減速機構と組み合わせて、コンパクトなサイズで高トルク出力を実現します。

主な違い (直交シャフトと比較して):

伝達効率: 直交シャフトは動力方向を 90 度変える必要があるため、エネルギー損失が発生します。平行シャフトは機械損失が極めて低いリニアドライブであり、95% 以上の効率を達成します。

コストの利点: 構造が比較的単純で、ギアの製造が容易で、直交シャフト モーターに比べて手頃な価格であるため、予算重視のプロジェクトに推奨されます。

半径方向のスペース: 平行シャフト ブラシレス DC モーターは、縦方向のスペースは限られているが横方向のスペースは十分にあるシナリオ (細長い組立ラインなど) に適しています。

製品の利点

超高エネルギー効率：精密なヘリカルギヤまたはスパイラルギヤ設計を採用し、高い噛み合いと一般に95%を超える伝達効率を誇ります。右軸モーターと比較して、発熱が少なく、長期間の動作でより多くのエネルギーを節約できるため、省エネ改造に最適です。

優れたコストパフォーマンス：最も成熟した減速機構造のため、右軸モータに比べて製造コストやメンテナンスコストが低く抑えられます。スペース要件を満たしながら、ハードウェアの調達コストを 20% ～ 30% 節約できます。

縦方向にコンパクト：横方向の長さは比較的長いですが、高さ（積層厚さ）は非常に薄いです。精密ラベル貼付機や薄層コンベアベルトなど、高さは限られているが長さのスペースに余裕がある装置への設置に最適です。

スムーズな動作とメンテナンスフリー：ブラシレスモーター+密閉型ギアボックス構造により、20,000時間以上の寿命を実現するだけでなく、非常に低騒音で動作します。ブラシ付きモーターと異なり、カーボンブラシの定期交換が不要で、まさに「一度設置すれば長期安心」を実現します。

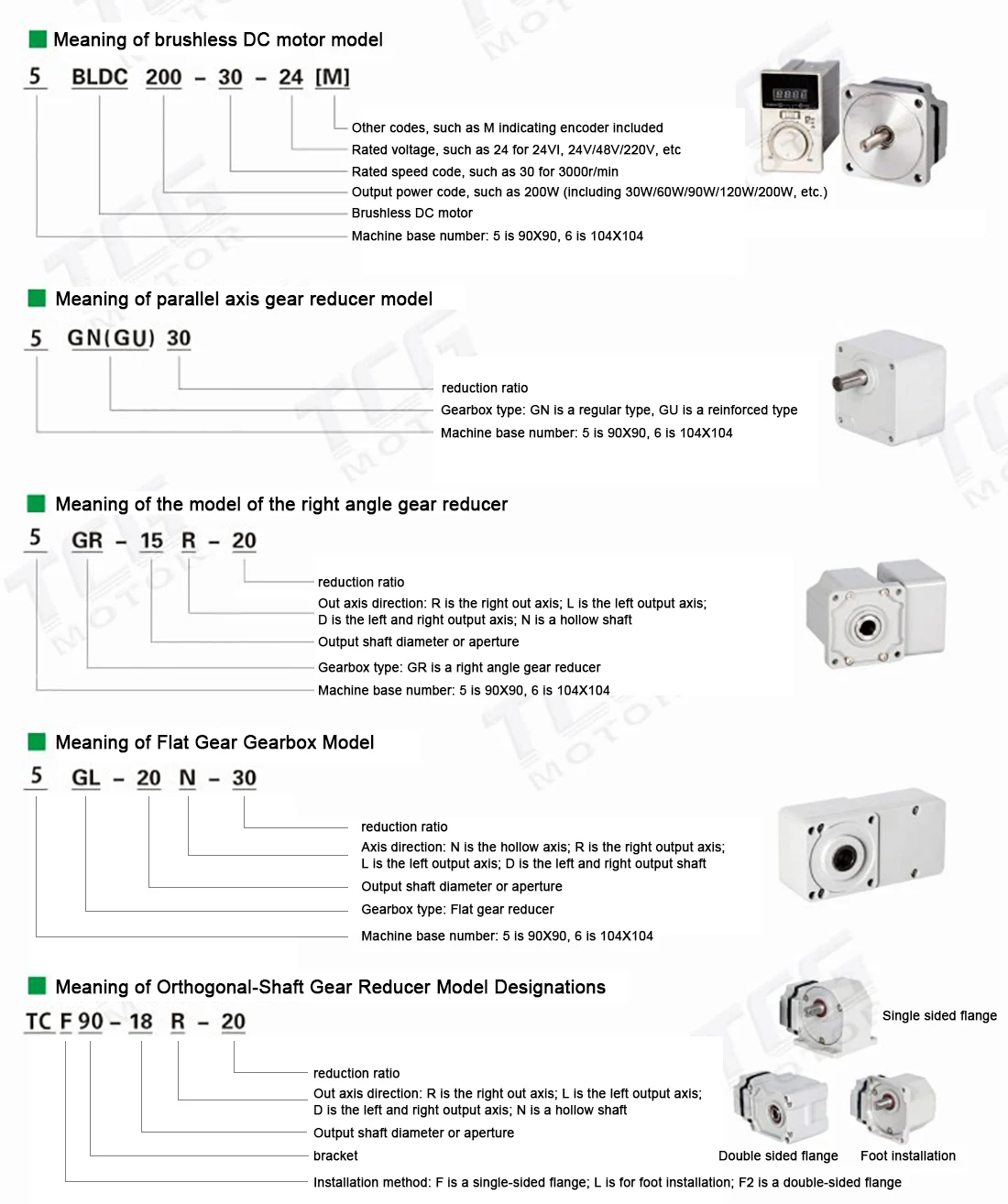

仕様

注：平行軸ブラシレスDCモータは横方向(長さ方向)に大きなスペースをとります。装置内部のスペースが極端に狭い場合は、直交軸またはフラット軸モータを優先してください。

アプリケーション

産業用自動生産ライン: コンベア ベルト ドライブ、包装機スピンドル、ラベル貼付機ローラー、材料ホイスト。

業務用および食品機器: 業務用ミキサー、コーヒーグラインダー、自動販売機の分配機構、ロータリーオーブン。

スマートホームおよびスマートビルのアプリケーション: 電動ローラーシャッター、スマート衣類ラック、住宅換気システム。

インストールと使用方法

選択に関する推奨事項:

トルクマージン: モーターを選択する場合、頻繁な起動と停止の影響に対処し、モーターの寿命を延ばすために、実際の負荷トルクは定格トルクの 70% 未満である必要があります。

スペース余裕：直線的な構造のため、設置時には十分な横長スペースを確保し、モーターテール（ファンエンド）に冷却ダクトを確保する必要があります。

配線仕様：

逆接続防止：電源のプラス端子とマイナス端子を逆に接続すると、ドライブ基板が瞬時に焼損してしまいますので厳禁です。

信号の区別: 三相電力線 (UVW) とホール/エンコーダー信号線を区別することが重要です。接続を誤るとモーターが振動したり、回転しなくなる原因となります。

メンテナンス：

影響なし: プーリーやカップリングを取り付ける際、内部のベアリングやギアの損傷を避けるため、平行軸ブラシレス DC モーターがモーターの出力軸に当たることは固く禁じられています。

冷却管理：高効率ですが、40℃以上の高温環境や密閉された環境で連続運転する場合は、冷却ファンの設置をお勧めします。

梱包と配送

梱包標準:平行軸ブラシレスDCモーター本体は、輸送中の圧迫や振動を効果的に防止するために、厚手のEPEパールコットンで包まれ、高強度の5層段ボール箱に入れられています。

納期：標準モデルおよび非標準カスタマイズモデル（特殊なシャフト長や電圧など）については、カスタマーサービスまでご相談ください。

企業力

会社の栄誉と資格

パートナーブランド

よくある質問

Q1: 平行軸ブラシレスDCモーターと右軸モーターはどちらが良いのですか？

A: 機器のスペースによって異なります。横方向のスペースが十分にあり、高効率と低コストを優先する場合は、平行軸モーターが絶対的な第一選択になります (効率 > 95%)。機器の内部スペースが限られており、「曲げ高さ」の設置が必要な場合は、右軸モーターを選択する必要があります。

Q2: このタイプのモータは潤滑メンテナンスが必要ですか?

A：いいえ。本製品は全閉グリース潤滑構造（生涯メンテナンスフリー設計）を採用しています。工場出荷時に専用グリースが塗布されており、通常の耐用期間中はユーザーによる潤滑油の補充は必要ありません。

Q3: 右軸モータよりもエネルギー効率が良いと言われるのはなぜですか?

A: 動力の伝達経路が違うためです。右軸モーターはベベルギアを介して90度方向を変える必要があるため、摩擦損失が大きくなります（効率約85％）。平行軸モーターは機械損失が極めて少なく、動力をリニアに伝達するため、より高いエネルギー変換効率を実現します。

Q4: モーターが熱くなるのは正常ですか?

A: 周囲温度が40℃以下の場合、モーターの表面温度は60～70℃に達するのが正常です。ただし、触れられないほどの熱さ（90℃以上）になったり、焦げたような臭いがする場合は、すぐに機械を停止してご確認ください。これは、過負荷、単相動作、または放熱不良が原因である可能性があります。

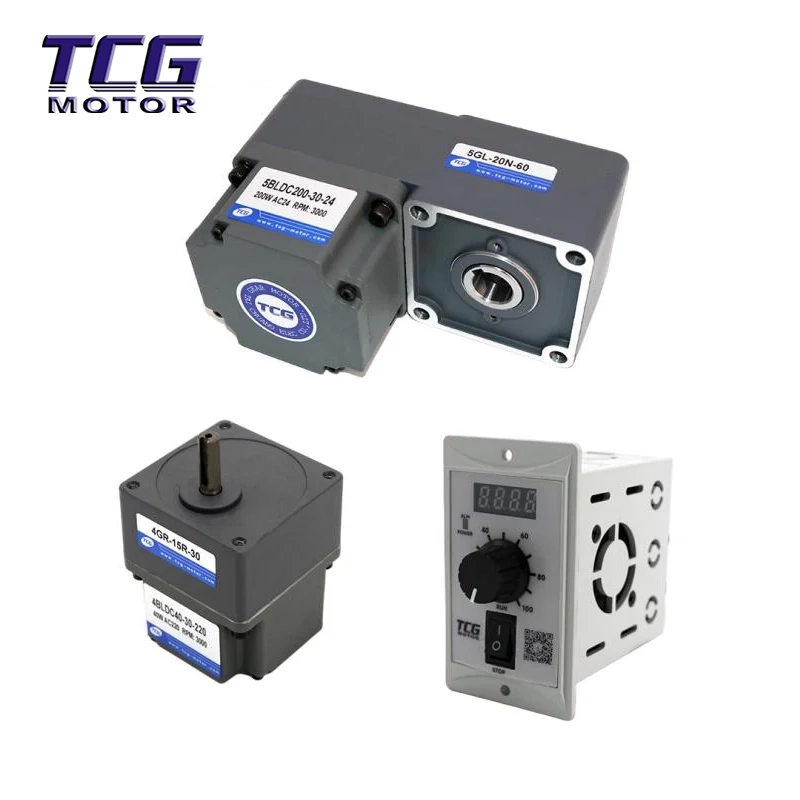

Q5: スピードコントローラーは使用できますか？

A: もちろんです。このモーターには、0 ～ 10V のアナログ入力、PWM 信号、またはポテンショメータによる速度調整をサポートする専用ドライバが標準装備されており、0 RPM から定格速度まで無段階でスムーズな調整が可能です。
