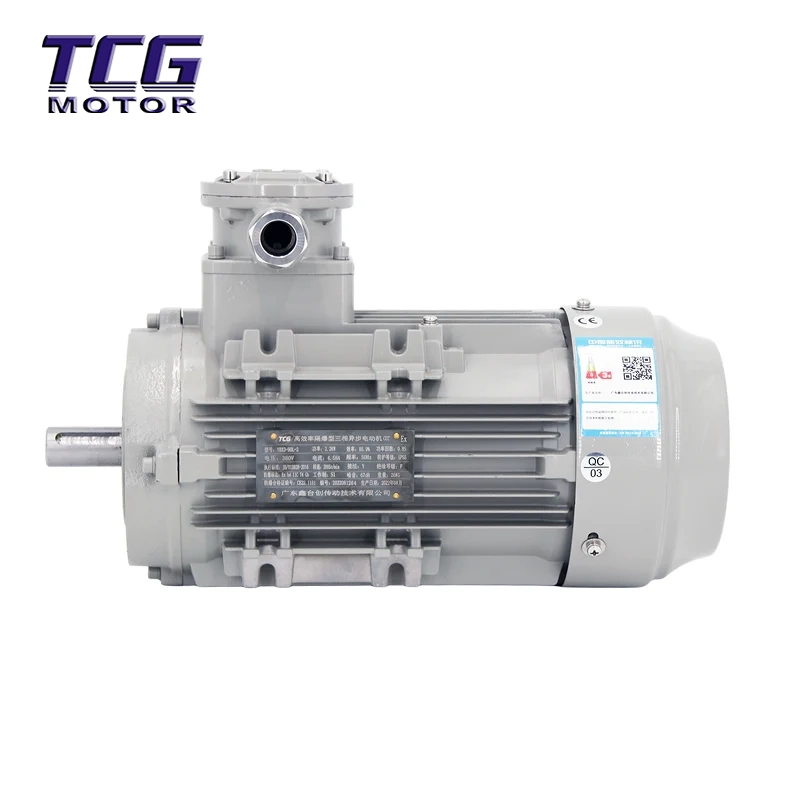

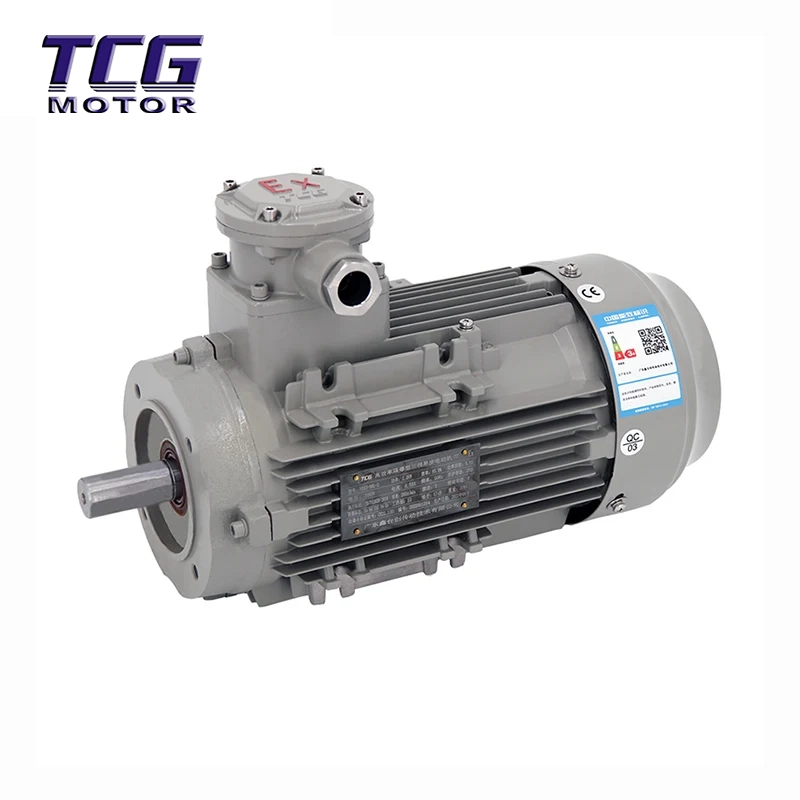

Ex d IIC T4 防爆モータ B14 小フランジ

Ex d IIC T4 防爆モータ B14 スモール フランジは、石油、化学、製薬産業などの爆発性ガス環境向けに特別に設計された精密フランジ タイプの電源ユニットです。 B3 (脚取り付け) および B5 (大型フランジ取り付け) モデルとは異なり、B14 モーターは、業界で認められた計器用モーターの標準である長方形の小さなフランジ取り付け構造を使用しています。 製品の利点 100% 現場交換: B14 は、工業用計器モーターの国際標準です。輸入された古い計器用モーターの代替品をお探しの場合、またはお使いの機器が標準のギア ポンプ/定量ポンプである場合、取り付け穴の変更が不要な唯一のソリューションは B14 であり、時間と労力を節約できます。

IIC レベルの高リスク保護:

化学産業におけるメタノール、ベンゼン、水素などの高リスク媒体の輸送には、T4 グループ温度定格 (≤85℃) と組み合わせた IIC レベルの防爆設計 (水素/アセチレンから保護) が最高レベルの安全保護を提供し、高い表面温度やモーターの内部スパークによって引き起こされる致命的な事故を防ぎます。

CT4 レベルの本質安全防爆:

GB 3836 規格に厳密に準拠し、Ex d IIC T4 Gb 防爆定格を備えています。高強度の防爆エンクロージャは、内部の火花を閉じ込めて表面温度を 85℃ 以下に制御し、水素やアセチレンなどの反応性の高い危険なガスの発火を防止し、引火性および爆発性の液体の輸送の「安全の守護者」となります。

高効率、低騒音運転：

IE3/IE4の超高効率磁気回路設計を採用し、精密機械加工されたギアボックスインターフェース（減速機と併用される場合が多い）と相まって、高い作動効率、最小限の振動、低騒音を誇ります。化学品製造ラインの24時間連続稼働でも極めて低い故障率を維持します。

安心の認証とコンプライアンス:

Ex d IIC T4 防爆モーター B14 スモールフランジはそれぞれ CCC 防爆認証と防爆認証を取得しており、国家安全基準への準拠を保証し、化学プロジェクトのスムーズな受け入れを保証します。

仕様

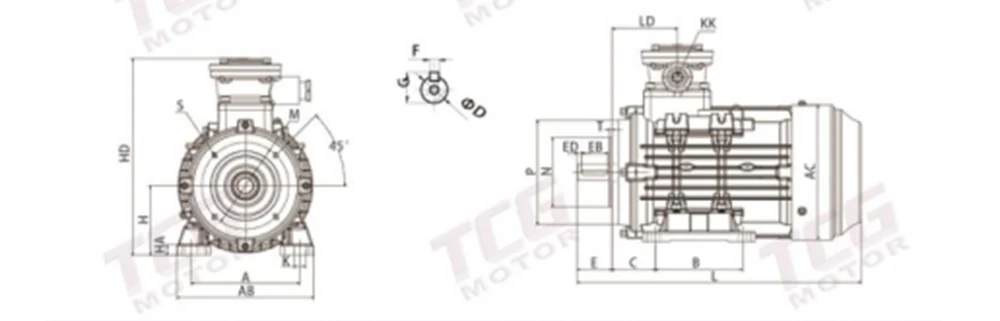

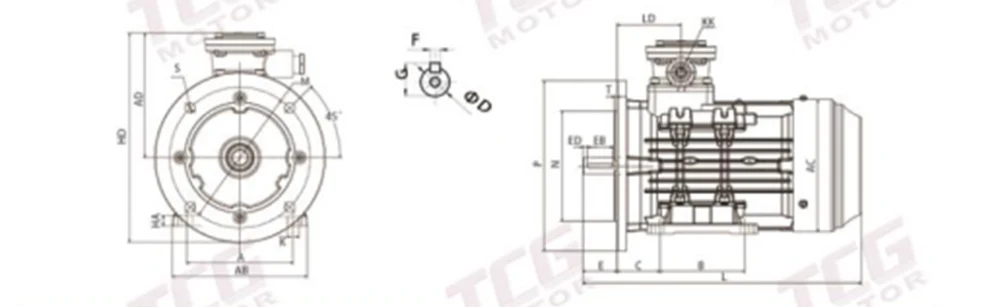

YBX3シリーズ防爆モータの取り付けと外形寸法

B5/B35H71-132

B14/B34H71-132

アプリケーション

精密化学薬品、液体輸送、および限られたスペースのある高リスクエリアで広く使用されている Ex d IIC T4 防爆モーター B5 フランジ取り付け型は、独自の標準インターフェイスを備えており、次のシナリオに最適です。

化学流体輸送: 引火性および爆発性の有機溶剤、酸、アルカリ、または高粘度媒体を輸送するためのギアポンプ、スクリューポンプ、定量ポンプのダイレクトドライブ。

自動化計測機器：各種化学分析機器、オートサンプラー、レコーダーなどのパワードライブ。

小型混合装置: 研究室用反応容器、小型塗料分散機、医薬品混合機。

印刷および包装機械: グラビア印刷機用のインク供給システムおよびラミネート機用の接着剤ポンプ。

インストールガイド

基本原則: 防爆表面の完全性を維持し、フランジの位置合わせを確実にします。

設置前検査:

1. フランジの確認: 機器の取り付け穴の間隔がモーター B14 フランジの取り付け穴の間隔 (長方形の寸法) と一致していることを確認します。 2. 防爆表面の検査: モーターシャフト延長部の防爆表面に錆や機械的損傷がないか検査します。軽い錆がある場合は、目の細かいサンドペーパーで研磨し、204-1 防錆油を塗布してください。

インストール手順:

1. ストップの位置を合わせます。モーター フランジのストップを装置の入力シャフトまたはポンプ本体のインターフェイスに位置合わせし、ゆっくりと押し込みます。シャフトの延長部分をハンマーで叩かないでください。

2. ボルトの締め付け：不均一な力によるモーターの変形やシールの破損を防ぐために、フランジボルトを斜めに締め付ける方法を使用して均等に締め付けます。

配線要件:

1. ケーブル シール: 防爆グランドを使用する必要があります。火花の伝播を防ぐために、ケーブル挿入装置がシール リングを圧縮していることを確認してください。

2. 接地保護: モーターの接地ボルトは確実にアースに接続する必要があります。

企業力

会社の栄誉と資格

パートナーブランド

よくある質問

Q1: B14 と B5 の設置の違いは何ですか?

A：どちらもフランジ取付ですが、寸法・規格が異なります。

B5 (ラージ フランジ): 通常、高出力ファンやポンプに使用される、より大きなフランジ直径を備えた大型の丸いフランジ (FF205 など)。

B14 (小フランジ): 長方形のフランジで、特に低出力 (0.12kW ～ 4kW) の機器およびギアポンプに使用されます。 B14 は計器業界の一般的な規格ですが、B5 は一般的な機械で通常使用されます。

Q2: このモーターはメタノールを輸送するポンプに使用できますか?

A: もちろんです。メタノールは引火性の液体であり、その蒸気はクラス IIA または IIB の危険ガスに分類されます。この Ex d IIC T4 防爆モータ B5 フランジ取り付け型は、IIC 防爆認証 (IIB 要件よりも高い) と、メタノールの発火温度をはるかに下回る T4 (≤85℃) の表面温度グループを備えており、絶対的な安全性を保証します。

Q3：防爆モータの配線時の注意点は何ですか？

中心的な問題はシーリングです。

1. 未使用の端子は放置しないでください。未使用の配線ポートは防爆ブラインド プラグ (エンド キャップ) で密閉する必要があります。

2. シール リングを締めます。ケーブルを挿入した後、ゴム製シール リングがケーブルをしっかりと掴むようにグランドを締める必要があります。これは防水のためだけでなく、ケーブルの隙間から内部の爆発火炎が逃げるのを防ぐためでもあります。
