0.75kW 汎用可変周波数ドライブ

0.75kW 汎用可変周波数ドライブは、産業グレードの差別化された重要な利点を示します。

ベクトルコア、低周波数での高トルク：SVCベクトル制御アルゴリズムを独占的に採用し、0.75KW電力でもモーターパラメータの自己識別（静止/フルチューニング）をサポートします。一般的なV/Fインバータに比べ、低速域でのトルクが安定し、「動かない」「速度変動」などのトラブルを回避します。

すべての電力範囲にわたる統合プラットフォーム: 中電力および高電力インバーターと同じ産業用制御ロジックを備えています。 PIDプロセス制御、マルチスピードプログラミング(16速度)、および基本的なPLC機能をサポートしており、単純な起動/停止速度調整だけでなく、0.75KWでも複雑な自動化プロセスを可能にします。

産業グレードの保護設計:壁に取り付けられた鉄シェル構造 (タイプ A/タイプ M) を利用し、プラスチック シェルを備えたミニ インバータと比較して優れた放熱性を提供し、産業環境における塵や電磁干渉に効果的に抵抗し、信頼性の高い 24 時間 365 日の連続動作を保証します。

フルポート通信、将来の拡張性: 標準 RS-485 通信インターフェイス (Modbus-RTU プロトコルをサポート) は、0.75KW スタンドアロン デバイスでもホスト コンピュータ監視システムに簡単に接続でき、インターフェイスは産業用モノのインターネット (IIoT) アプリケーション用に予約されています。

製品の技術パラメータ

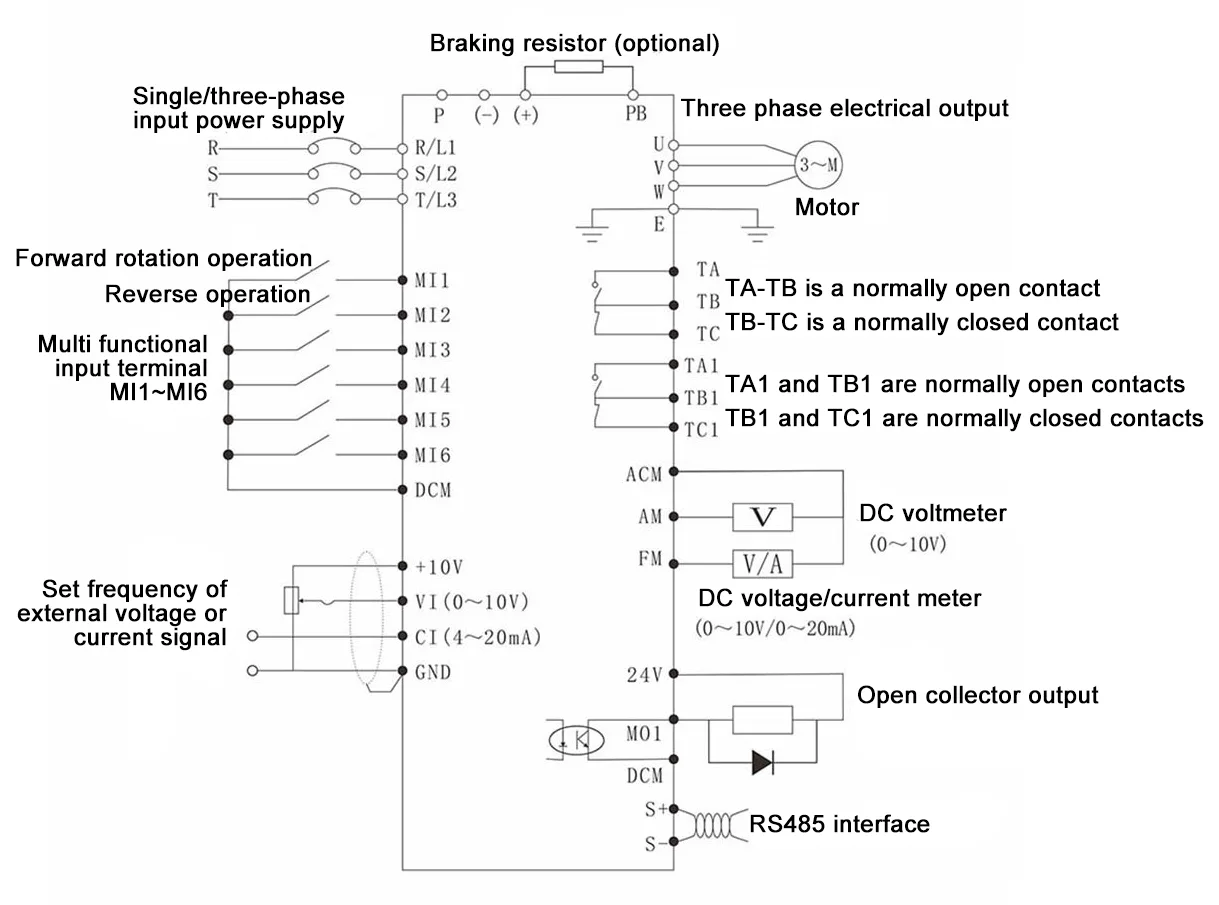

基本的な配線図

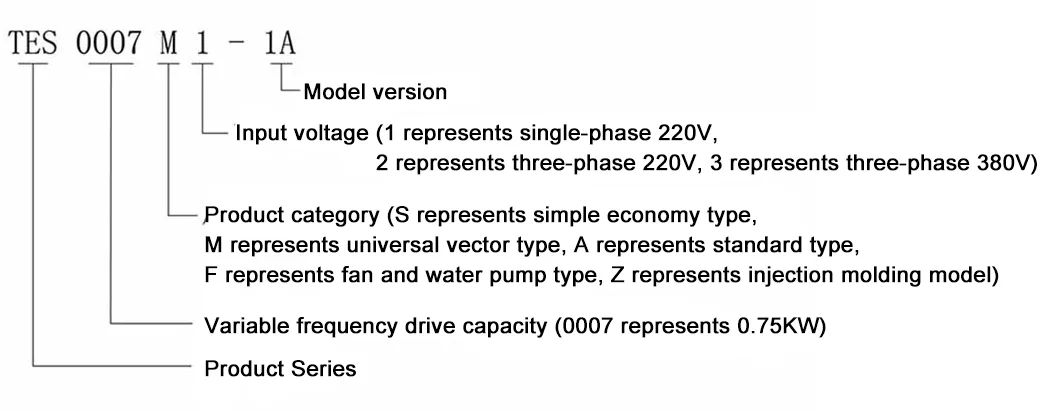

製品モデルの説明

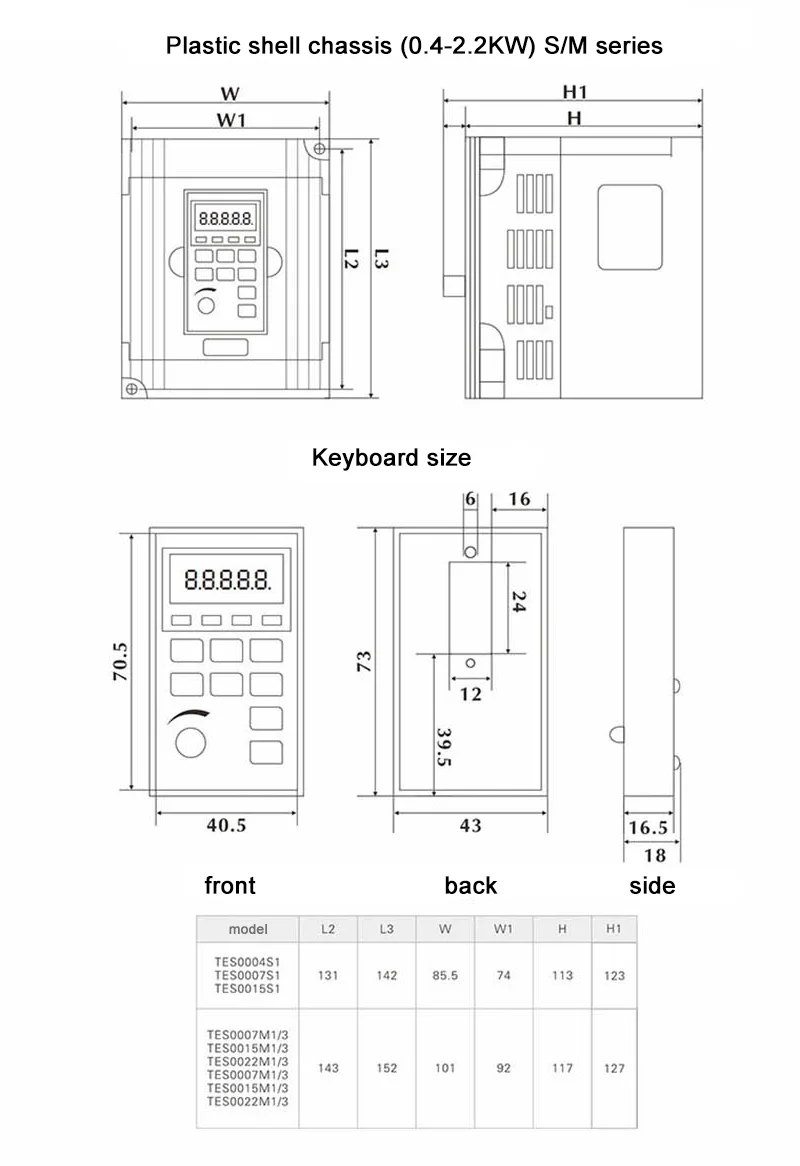

製品外形図

アプリケーション業界とシナリオ

0.75kW汎用可変周波数ドライブは、高トルク、高信頼性を備え、以下の分野で広く使用されています。

精密機械：CNC彫刻機、小型研削盤、包装機械、ミキサー。

自動化機器：コンベアベルトシステム、自動ドア制御システム、印刷機械。

HVAC と給水: 小型の中央空調ファン、定圧給水システム用の補助ポンプ制御。

捺染、染色：小型延伸機、巻取装置（優れたトルク制御機能により）。

インストールと使用手順

1. 機械的設置

環境要件: 周囲温度は -10°C ～ +50°C に制御し、湿度は 90%RH 以下 (結露なきこと) に制御する必要があります。

スペースの確保: 壁に設置する場合は、機械の上下に少なくとも 100 mm の換気スペースを確保する必要があります。空気入口をふさがないでください。

2. 電気接続

主回路：電源入力を電源端子（R/S/T）に接続し、モーターをモーター端子（U/V/W）に接続します。逆接続は厳禁です！

ブレーキ構成: 0.75KW モデルには通常、ブレーキ ユニットが内蔵されています。急制動を行う場合は、外部に制動抵抗器を接続してください（P/+、PB端子に接続）。

3. 簡単なデバッグ手順

1)。パラメータのリセット: F0-27 = 3 に設定すると、工場出荷時の設定に戻ります。

2)。モーターパラメータの設定: モーターの銘板に従って、F2-01 (電力) ～ F2-05 (速度) を設定します。

3)。制御モードの選択: F0-01 = 0 に設定してベクトル制御 (SVC) を選択するか、F0-01 = 2 に設定して V/F 制御を選択します。

4)。パラメータの識別 (推奨): F2-11 = 2 (フルチューニング) または 1 (スタティックチューニング) に設定し、実行ボタンを押すと、インバータがモータパラメータを自動的に学習できるようになります。

5)。動作テスト：パネル上のRUNボタンまたは外部端子でスタート/ストップを制御し、ポテンショメータまたはボタンを調整して周波数を設定します。

よくある質問

Q1: 0.75kW 汎用可変周波数ドライブは重負荷起動可能ですか?

A: もちろんです。 0.75kW 汎用可変周波数ドライブはベクトル制御 (SVC) をサポートし、最大 150% の起動トルクを実現します。出力 0.75KW のミキサーやクラッシャーなどの大型機器の場合、最適な低速トルク性能を得るために、グループ F2 でモーター銘板パラメーターを設定し、F2-11 でモーターパラメーターの識別を実行することをお勧めします。

Q2: このインバータには制動抵抗器が内蔵されていますか?

A: マニュアルの技術仕様によると、37KW 以下のモデル (0.75KW を含む) にはブレーキユニットが内蔵されています。ユーザーは外部制動抵抗器を購入し、P(+) 端子と PB 端子に接続するだけで済みます。追加のブレーキユニットは必要ないため、設置コストを節約できます。

Q3: モーターの正転・逆転を制御するにはどうすればよいですか?

いくつかの方法で制御できます。

パネル操作：操作パネルのFWD（前進）またはREV（後進）ボタンを直接押します。

端子制御：外部スイッチを介してMIn端子に接続します（F5-00およびF5-01は正転/逆転機能に設定する必要があります）。

パラメータ切替：F0-09を設定すると、モータの配線を変更することなく、走行方向指令を直接切替えることができます。

Q4: 周波数変換器は多くの熱を発生しますか?

A: 0.75KW モデルは比較的発熱が少ないですが、寿命を確保するには、上下の通気を妨げない垂直方向に設置する必要があります。周囲温度が40℃を超える場合は、定格を下げるか、強制冷却用のファンを設置することをお勧めします。
