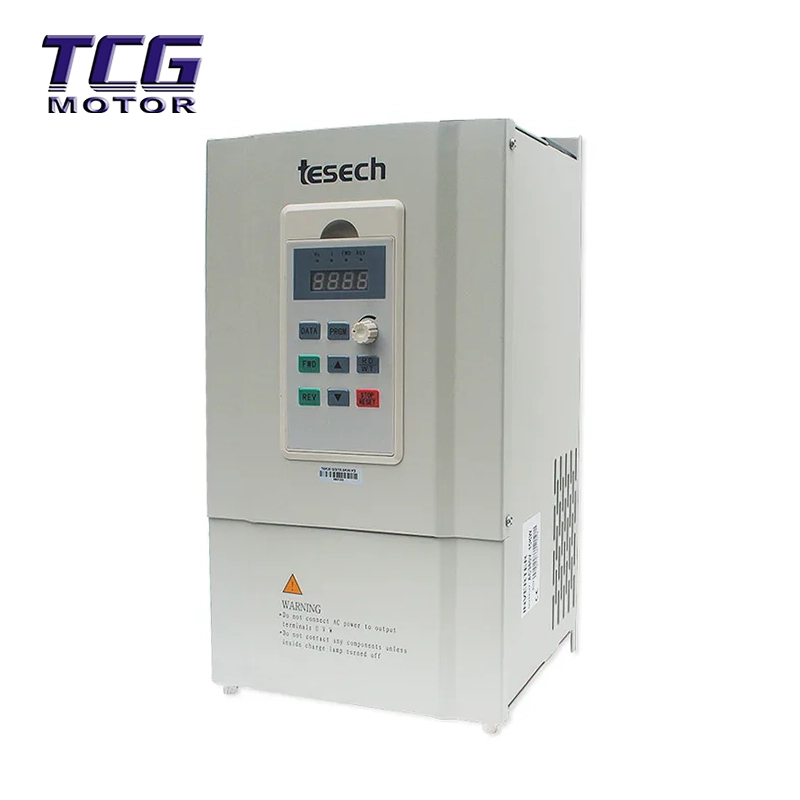

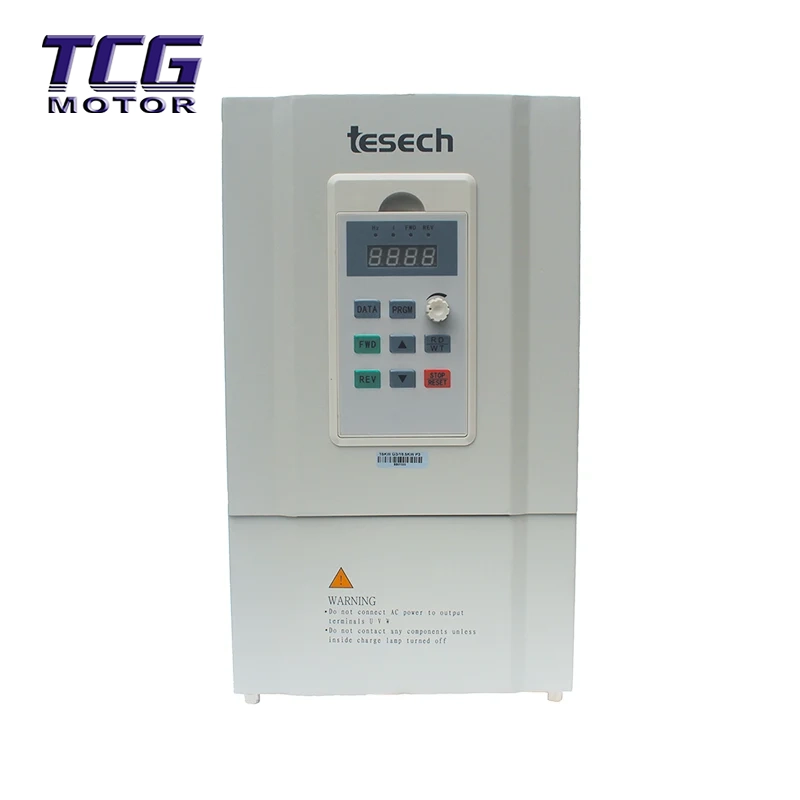

11kW ヘビーデューティ可変周波数ドライブ

小型出力モデルと比較して、11kW ヘビーデューティ可変周波数ドライブは、よりコンパクトな内部コンポーネントのレイアウトと電磁干渉に対する強力な耐性を備えた堅牢な鉄製のケーシング設計を特徴としています。大型鉱山機械、高揚力ウォーターポンプ、複雑な生産ラインドライブのいずれにおいても、TES-390 11kW は盤石で安定したコアパワーを提供します。

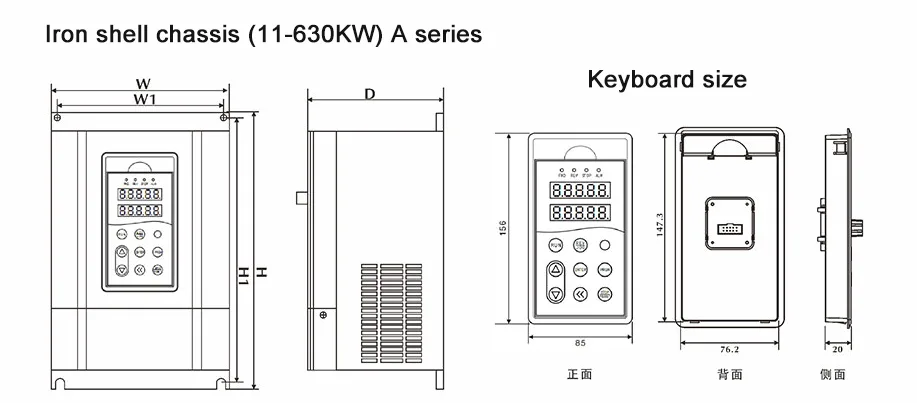

頑丈で耐久性のある鉄製のケーシング:

11kWモデルは全閉鉄製筐体(IP20)を採用しています。小型出力モデルのプラスチック製ケースと比較して、鉄製ケースは産業環境における強力な電磁干渉 (EMC) を効果的にシールドし、粉塵が内部回路に直接侵入するのを防ぎ、より最適化された熱放散チャネルを備えているため、鉱山や鋳物工場などの過酷な産業環境に適しています。

耐久性の高い過電流容量、シームレスな起動:

11kW モーターの高い始動電流と慣性に対処するこのモデルは、200% の瞬間トリップ電流能力と定格出力容量の 160% を誇り、破砕機やコンプレッサーなどの機器の高負荷始動に完全に対応し、誤った過電流障害を効果的に防止します。

独立したエアダクト、強制冷却:

11KW の電力はかなりの熱を発生します。大容量の独立したエアダクト冷却ファンを搭載し、熱気を直接筐体外へ排出します。これにより、キャビネット内の熱気が循環して蓄積するのを防ぎ、夏の高温環境で高出力機器が頻繁に過熱して停止する問題を解決します。

完全なポート拡張、統合制御:

標準構成には豊富な産業用通信インターフェース (RS-485 Modbus-RTU) と複数の I/O 端子が含まれており、マルチポンプサイクル制御 (1 ～ 5) と簡単な PLC プログラミングをサポートします。追加の複雑な制御キャビネットを必要とせずに、大規模な定圧給水システムや自動生産ラインを直接駆動できます。

製品の技術パラメータ

適用業界とシナリオ

11kW ヘビーデューティ可変周波数ドライブは、その強力な性能と高い信頼性により、次の重工業分野で広く使用されています。

大規模流体制御: 高揚程給水ポンプ場、大型中央空調装置、廃水処理曝気システム。

鉱業および建築資材: 粉砕機、ボールミル、ベルトコンベア、エレベーター。

工業製造：大型エアコンプレッサー、射出成形機の油圧システム、鋼材圧延補助装置。

エネルギーおよび化学産業: 大型混合タンク、遠心分離機、ファンおよび誘導通風システム。

インストールと使用手順

1. 機械的設置 (重要なステップ)

垂直設置: 11KW モデルは大きくて重いため、平らな金属壁に垂直に設置する必要があります。逆さまたは水平に設置することは固く禁止されています。

放熱スペース: 11KW は大量の熱を発生します。上下に 300mm 以上の換気スペースを確保する必要があります (文書では 150mm を推奨していますが、高出力モデルの場合はさらに多くのスペースを推奨します)。

防塵対策: 粉塵レベルの高い環境 (繊維や木材の加工など) では、粉塵フィルターを取り付けるか、別の密閉型電気キャビネットを使用する必要があります。

2. 電気接続

主回路：入力端子（R/S/T）を三相電源に、出力端子（U/V/W）をモーターに接続します。出力端子に電源を接続することは厳禁です。

ブレーキユニット：11KWモデルにはブレーキユニットは内蔵されていません（外部ユニットが必要です）。急停止が必要な場合は、外部に制動ユニットと制動抵抗器を接続（P/+端子とPB端子に接続）する必要があります。

リアクトル：力率改善と高次高調波除去のため、電源側にAC入力リアクトルの設置を推奨します。

3. 迅速な試運転手順

パラメータのリセット: F0-27 = 3 に設定すると、工場出荷時の設定に戻ります。

モーターパラメータ: F2-01 (電力) を 11.0 に設定し、F2-03 (電流) をモーターの銘板電流に設定します。

ベクトルチューニング: F2-11 = 2 (フルチューニング) に設定し、実行ボタンを押すと、インバータがモーターパラメータを自動的に認識できるようになります (負荷を切断する必要があります)。

動作テスト：F0-02 = 1（端子制御）、F0-03 = 2（AI1 電圧入力）に設定し、ポテンショメータを接続して速度調整テストを実行します。

予防

頻繁な電源切り替えは厳禁です。11KW インバーターの内部コンデンサには大きな充電電流が流れます。 IGBT モジュールが損傷しやすいため、動作中にコンタクタを介して頻繁に電源を切断することは固く禁止されています。起動、停止は制御端子から行うことを推奨します。

長距離伝送の場合：モータ距離が100mを超える場合は、ケーブルの分布容量による過大な漏れ電流を防ぐため、出力リアクトルの設置が必要です。

接地要件: 11kW ヘビーデューティ可変周波数ドライブは、単一点接地方法を使用する必要があります。接地線の断面積は 6mm² 以上である必要があります。接地線を他の動力機械と共用することは固く禁止されています。

よくある質問

Q1：11kWインバータと5.5kWインバータの構造上の違いは何ですか？

A: 最大の違いはケースの素材と放熱システムにあります。 5.5kW 以下のインバータは通常、熱放散に自然対流を利用するプラスチック ケースを使用します。一方、高出力ユニットである 11kW ヘビーデューティ可変周波数ドライブは、堅牢な鉄製のケーシングを使用しています。これにより、より強力な電磁干渉シールドが提供されるだけでなく、内部の熱をキャビネットの外に直接排出する独立したエアフロー冷却ファンも備えており、高出力動作時の熱の蓄積を防ぎます。

Q2: 11kW ヘビーデューティ可変周波数ドライブには外部ブレーキユニットが必要ですか?

A: はい、外部にある必要があります。ドキュメントには、37kW 以上には外部ブレーキ ユニットが必要であると記載されていますが、11kW モデルには通常、ブレーキ ユニットが内蔵されていません (または特定のバッチによって異なる場合があります。ドキュメントには 37kW 以下には内蔵ブレーキが記載されていますが、高出力ユニットでは通常、試運転中に外部ブレーキ ユニットが必要です)。 11KW の大型機器 (クレーンや遠心分離機など) の場合、急速停止が必要な場合は、外部ブレーキユニットとそれに適合する制動抵抗器 (電力 ≥ 2500W、抵抗 ≥ 43Ω) を購入する必要があります。

Q3: 11KW インバーターがしばらく稼働すると「過熱」を報告するのはなぜですか?

A: 11KW インバーターは大量の熱を発生します。過熱は通常、次の 3 つの理由によって発生します。 1. エアダクトの詰まり。ファンが作動しているかどうか、吸気口に糸くずや埃がないかどうかを確認してください。 2. 周囲温度が高い。制御盤内の温度が40℃を超える場合は、空調装置や排気ファンを設置してください。 3. ファンの損傷。 11KW モデルの場合、ファンは別個のコンポーネントです。ファンが回転していない場合は、直ちに機械を停止し、ファンを交換する必要があります。

Q4: 11KW インバータで複数のモータを制御できますか?

A: はい、ただし条件付きです。 11KWモデルはV/F制御モードで複数モーターの並列駆動に対応します。合計電流が周波数変換器の定格電流の 1.1 倍を超えないようにすることをお勧めします。
