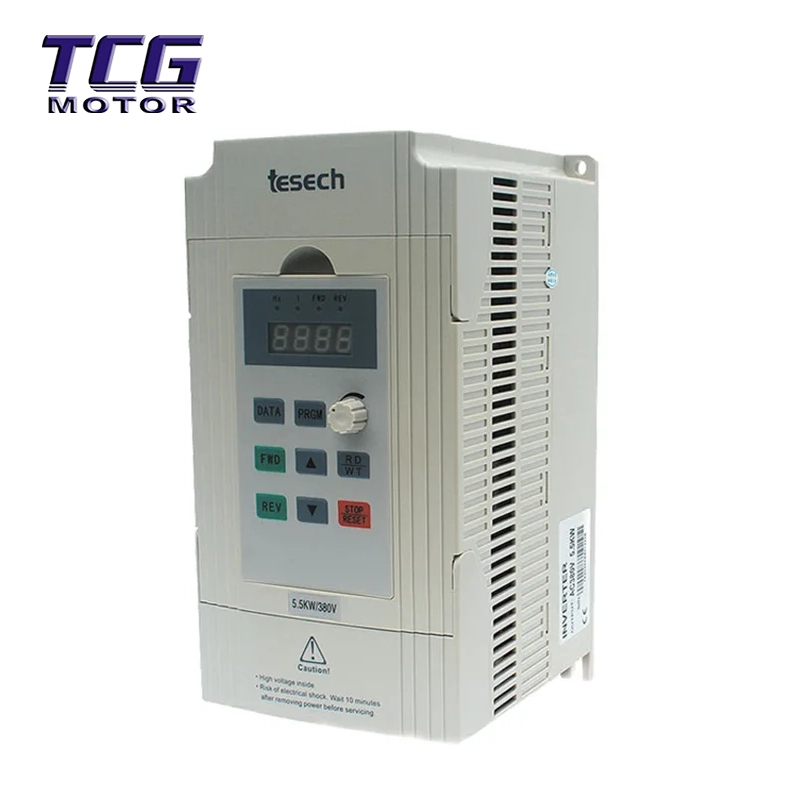

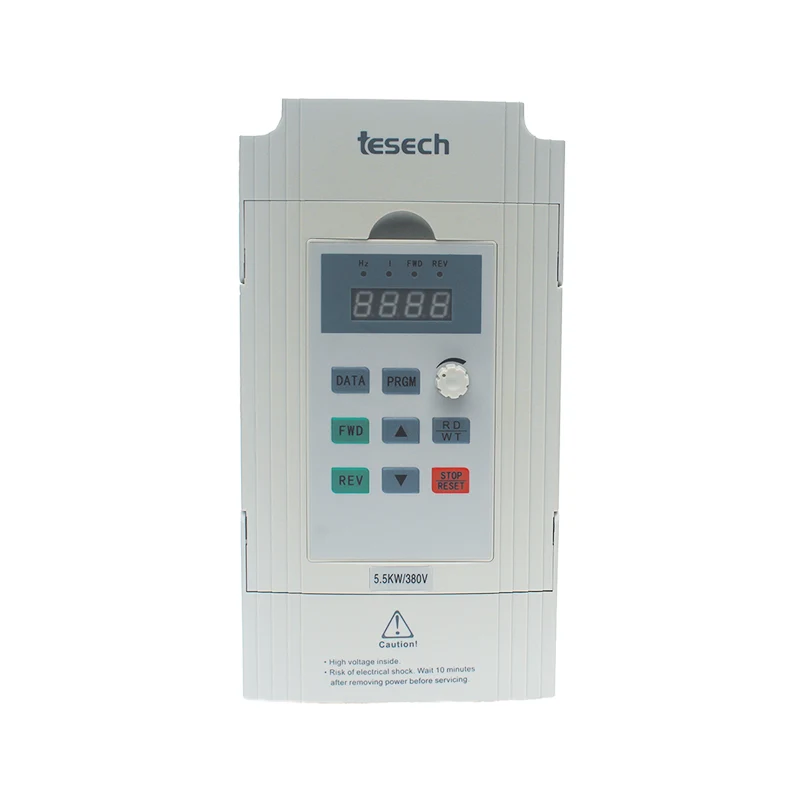

5.5KW汎用可変周波数ドライブ

5.5KW 汎用可変周波数ドライブは、低電力モデルと比較して、放熱構造、過負荷容量、端子インターフェイスが包括的に強化されています。高負荷の始動や過酷な産業環境にも容易に対応できるため、生産効率の向上と省エネを実現するための理想的なコアとなります。

重負荷ベクトル制御、過負荷の心配なし: 150% の高過負荷容量 (60 秒) をサポートし、起動時の 5.5KW モーターの高トルク要件に完全に一致します。材料詰まり後にミキサーを再起動する場合でも、全負荷でエレベーターを起動する場合でも、強力な起動トルクを提供し、電力不足によるトリップの問題を完全に解決します。

産業用グレードの構造設計、アップグレードされた放熱: 5.5KW の出力によって発生する熱に対処するために、最適化された独立したエアフロー設計と強化されたヒートシンクを利用して、ほこりや電子部品を効果的に隔離し、放熱不良による過熱アラームを防ぎ、高温環境でも安定した 24 時間 365 日の連続動作を保証します。

フル機能の拡張と高度な統合: 標準 RS-485 通信インターフェイス (Modbus-RTU プロトコル)、マルチポンプ サイクル制御、PID 定圧給水、簡単な PLC プログラミングをサポートします。 5.5KW モデルは、より豊富な I/O ポート構成を備えており、複雑な自動制御システムを直接構築するために追加のコントローラーを購入する必要がありません。

ブレーキユニット内蔵で素早い応答：5.5KW以下の機種にはブレーキユニットを内蔵（外付け抵抗が必要）。急速停止や頻繁な正逆回転が必要な機械において、ポンプ電圧の上昇を効果的に抑制し、インバータの故障を防ぎます。

製品の技術パラメータ

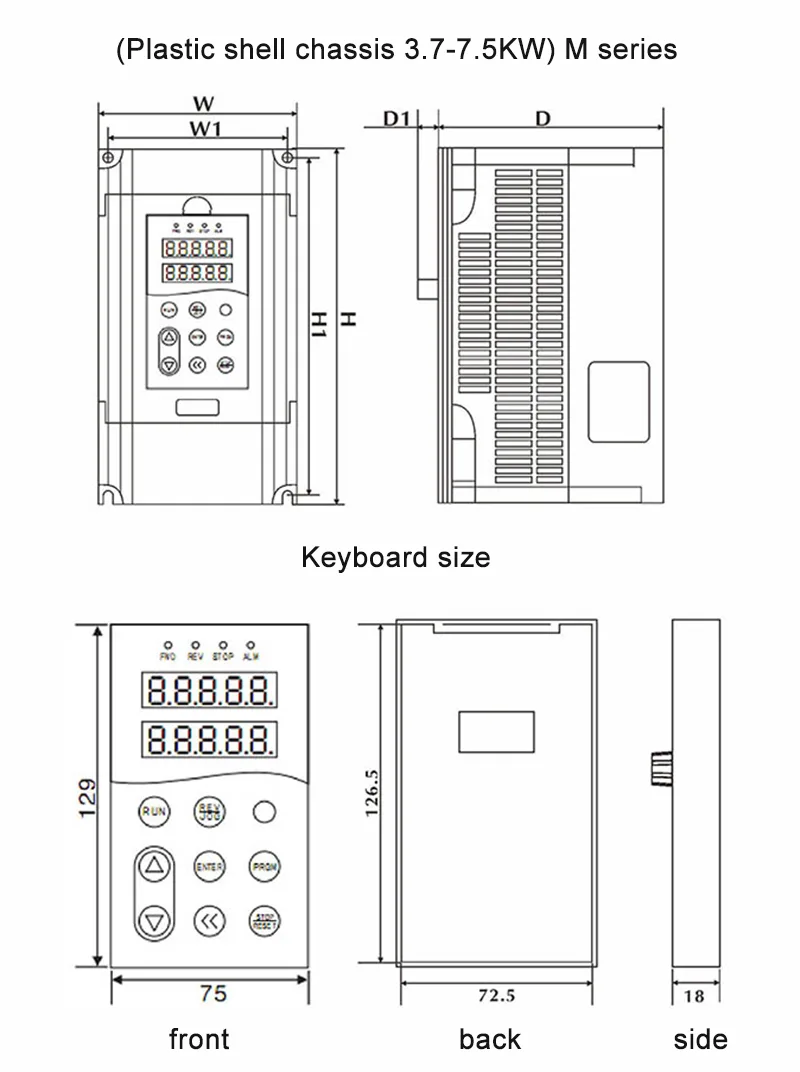

3.7-7.5KW システムシャーシ仕様表

適用業界とシナリオ

5.5KW 汎用可変周波数ドライブは、堅牢なパワーと高い信頼性を備え、次の中規模産業分野で広く使用されています。

流体制御：中・大規模定圧給水システム、セントラル空調循環水ポンプ、冷却塔ファン。

機械製造: CNC 工作機械スピンドル ドライブ、射出成形機、押出機、繊維機械。

原料搬送：ベルトコンベア、エレベーター、ミキサー、破砕機。

環境保護装置：廃水処理エアレーター、脱水機。

予防

共用接地の厳禁：溶接機や動力機械などの大型電気機器との接地極の共用は絶対に避けてください。アース線はできるだけ太く、短くしてください。

長距離伝送: 周波数変換器とモーター間の距離が 50 メートルを超える場合は、モーターの絶縁への損傷を防ぐために、キャリア周波数を下げるか (F0-15)、出力リアクトルを取り付ける必要があります。

防塵：5.5KWモデルは放熱性に優れていますが、粉塵の多い環境（繊維工場や木材加工工場など）では、保護ネットを取り付けるか、別の電気キャビネットに設置することをお勧めします。

よくある質問

Q1: 5.5kW 周波数インバーターは 7.5kW モーターを駆動できますか?

A: お勧めしません。 TES-390 5.5kW 周波数インバーターの定格出力電流は 25A ですが、7.5kW モーターの定格電流は通常約 15A ～ 17A (電圧に応じて) です。電流は一致しているように見えますが、インバータの容量余裕は 5.5kW モータ用に設計されています。 7.5kW モーターを強制的に駆動すると、起動時または重負荷運転中にインバーターの **過電流 (OC) または過負荷 (OL)** 保護が簡単に作動する可能性があります。必ず「インバータ電力≧モータ電力」の選定原則に従ってください。

Q2: 5.5kWモデルには外付け制動抵抗器が必要ですか?

A: 装置が急速停止や位置エネルギー負荷 (ホイストなど) を必要としない場合、通常、制動抵抗器は必要ありません。ただし、装置の慣性が大きい場合、停止時間が短い場合、またはエネルギーフィードバックが必要な場合は、制動抵抗器を接続する必要があります。そうしないと、インバータは **過電圧 (OV)** 障害を報告します。

Q3: 5.5KWと0.75KWの放熱性の違いは何ですか?

A: 0.75KW モデルは主に自然対流による放熱を利用しますが、5.5KW モデルは大幅に多くの熱を発生します。したがって、5.5KWモデルには高出力冷却ファンが標準装備されており、発熱部品を制御回路から隔離する独立したエアダクト設計を使用して、粉塵の多い産業環境でも安定した動作を保証することをお勧めします。

Q4: 5.5KW モーターの動作時に電磁干渉の問題を解決するにはどうすればよいですか?

A: 5.5KW の長いケーブルは、通信機器に干渉する電磁放射を発生する傾向があります。推奨事項: 1. 電力線と制御線を別々のケーブル トレイに配線します。 2. 制御線にはシールドケーブルを使用します。 3. インバータ入力に入力リアクトルまたは EMC フィルタを取り付けます (本書のセクション 4.9 で推奨)。
