900E シリーズ可変周波数ドライブ

市販されている通常の汎用周波数コンバータと比較して、900E シリーズ可変周波数ドライブは制御精度とインテリジェント機能において優れています。

デュアルモード制御、優れた性能: 同期モータ用のセンサレスベクトル制御 (SVC) を独占的にサポートし、低速でも強力な起動トルクを提供し、従来の V/F 制御周波数コンバータをはるかに上回る制御精度を実現します。

インテリジェントなチューニング、ワンクリックマッチング: モーターパラメーターの自己検出機能 (静的/動的識別) が装備されており、周波数コンバーターがモーターパラメーターを自動的に識別するため、面倒な手動計算の必要がなく、ドライブシステムが常に最適なマッチング状態にあることが保証されます。

定圧給水PID内蔵：外部コントローラー不要。内蔵の包括的な PID ロジックにより、定圧給水システムのスリープ、ウェイクアップ、および水不足保護機能が直接有効になり、システム コストが大幅に削減されます。

ユーザーフレンドリーなインタラクティブエクスペリエンス：多機能LED操作パネルを装備し、周波数、電圧、電流、電力などの複数のパラメータのリアルタイム監視をサポートし、自動パラメータ切り替え表示機能を備えているため、操作とメンテナンスが簡単になります。

総合的な安全保護：インバーターユニット保護、過電流、過電圧、不足電圧、欠相、過熱、地絡など20以上の故障検出機能を搭載し、機器と人の安全を確保します。

製品の技術パラメータ

製品モデルの命名規則

900 シリーズ周波数コンバータは、次の規則に従って名前が付けられます。

可変周波数駆動モデル表

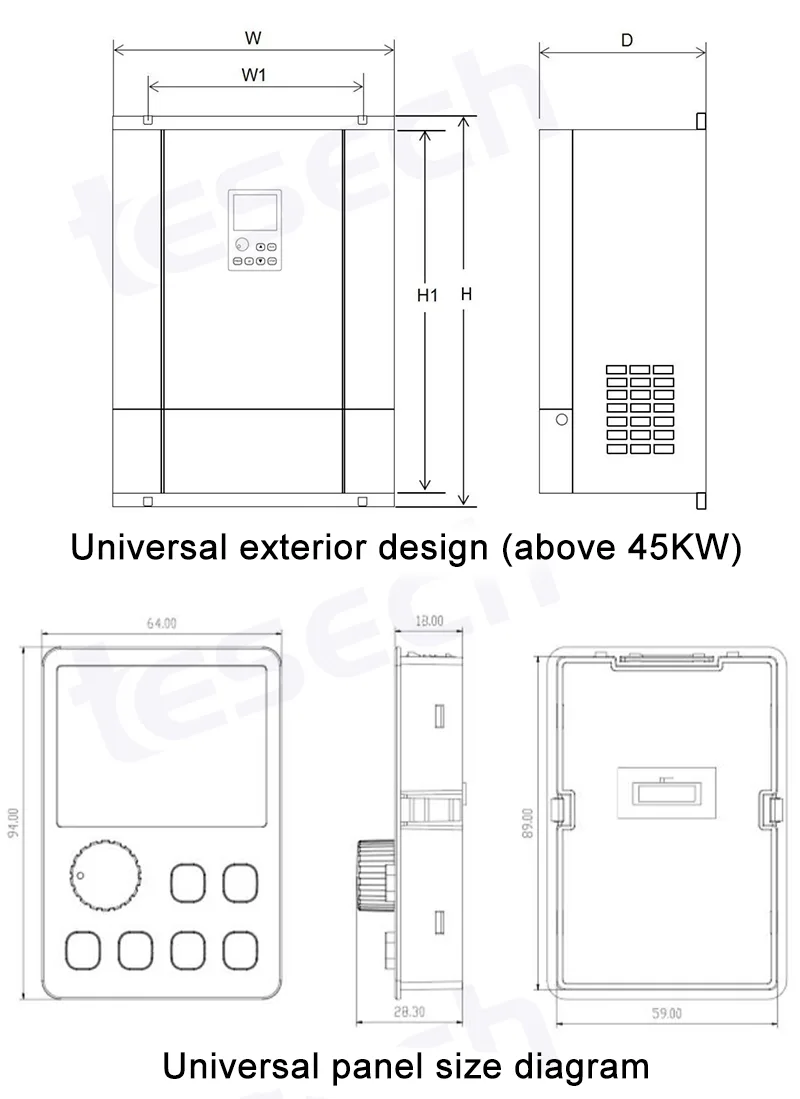

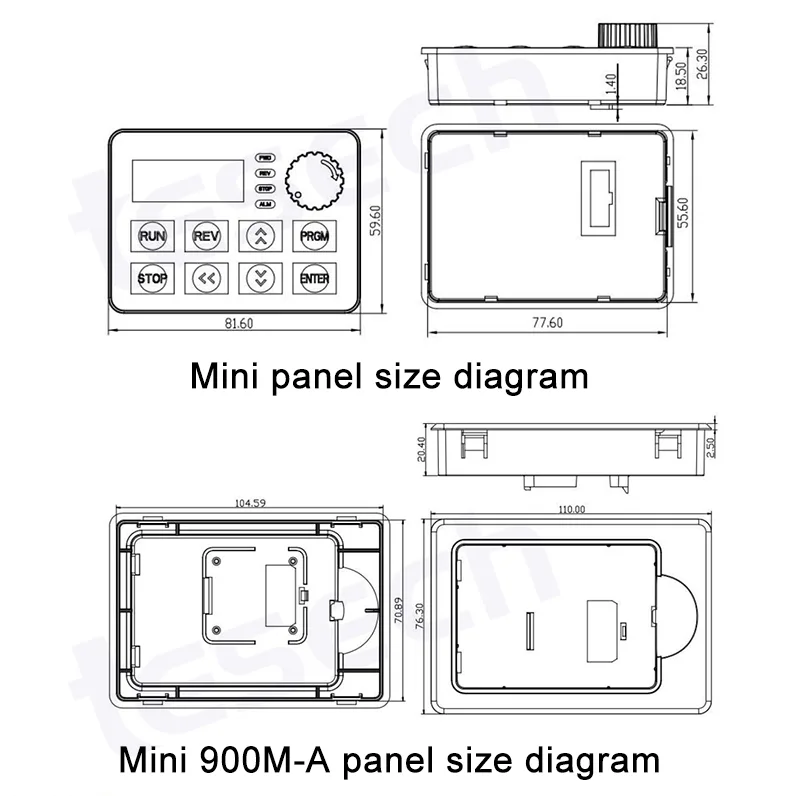

製品寸法表

適用業界とシナリオ

900E シリーズ可変周波数ドライブは、広い出力範囲と強力な制御性能を備え、以下の分野で広く使用されています。

給水および空調設備: 定圧給水システム、中央空調用水ポンプ、冷却塔ファン。

工業製造: CNC 工作機械、繊維機械、印刷および包装機器、プラスチック機械。

材料搬送：ベルトコンベア、エレベーター、ミキサー。

特殊な用途: 同期モーター制御をサポートしているため、エネルギー効率とサイズが重要な永久磁石同期モーター駆動シナリオに特に適しています。

インストールと使用手順

1. 機械的設置

環境条件：設置環境は温度-10℃～+50℃、湿度90%RH以下（結露なきこと）、腐食性ガス、導電性塵埃のないこと。

スペース要件: 放熱を確保するには、インバータの上下に十分なスペースを確保し (上 10 cm、下 10 cm を推奨)、両側に少なくとも 5 cm の通気ギャップを残す必要があります。

2. 電気接続

主回路：入力端子（R/S/T）を三相電源に、出力端子（U/V/W）をモーターに接続します。電源コードを誤って出力端子に接続することは厳禁です。

制御回路: 0 ～ 10V アナログ信号 (AI1)、ポテンショメータ、外部スイッチ信号 (DI1/DI2) を含む複数の信号入力をサポートします。

接地: インバータの PE 端子は確実に接地する必要があります。

3. 迅速な試運転手順

1)。パラメータのリセット: F0-31 = 1 に設定すると、工場出荷時の設定に戻ります。

2)。モーターパラメータ: モーターの銘板に従って、F0-00 (電力)、F0-01 (電圧)、F0-02 (電流)、F0-03 (周波数)、および F0-04 (速度) を設定します。

3)。制御モード: F3-00 = 2 に設定して、同期モーターベクトル制御 (必要な場合は SVC モード) を選択します。

4)。パラメータ識別: F0-06 を設定して、静的または動的パラメータ識別 (ベクトル制御用) を実行します。

5)。実行コマンド: F0-19 を設定して実行チャンネル (パネル/端子) を選択し、F0-20 を設定して周波数ソースを選択します。

パッキングリストと配送情報

梱包リスト:

o TES 900E インバーター本体 × 1

o 壁掛けコントロールパネル（接続ケーブル含む）×1

o 取扱説明書（保証書含む）×1

o 取り付け付属品（ネジ/シールド）×1セット

配送ポリシー:

o 注文後 48 時間以内に発送します (在庫がある場合)。

o 専門的な物流追跡サービスが提供されます。

梱包と配送

梱包方法：梱包には帯電防止袋+硬質ダンボール箱を使用し、外箱には高強度ダンボール箱を使用し、安全な輸送を保証します。

発送時間: 標準品は合意された期間内に発送されます。カスタマイズされた商品は、合意された営業日以内に配送されます。

物流チャネル: DHL、FedEx、UPS、および海上/航空貨物サービスがサポートされています。

よくある質問

Q1: TES 900E は永久磁石同期モーターを駆動できますか?

A: はい。 900E シリーズ可変周波数ドライブは、同期モーターのセンサーレス ベクトル制御 (SVC モード) をサポートします。 F3-00を2に設定すると、F0-06のパラメータ同定機能と組み合わせることで永久磁石同期モータを完璧に駆動でき、高効率、高トルクの制御性能が得られます。

Q2: パネルに「Er01」インバータユニット保護異常が表示された場合はどうすればよいですか?

A: 「Er01」は通常、出力の短絡、接地、またはモジュールの過熱が原因で発生します。モーターの絶縁が良好かどうか、出力線が損傷していないかどうかを確認してください。インバータのエアダクトが詰まっていないか、ファンが正常に動作しているかどうかを確認します。外部障害のトラブルシューティングを行った後もアラームが続く場合は、テクニカル サポートに連絡してドライブ ボードまたはインバーター モジュールを確認してください。

Q3: 定圧給水機能を実現するにはどうすればよいですか?

A: 900E シリーズ可変周波数ドライブには、強力な PID 機能が組み込まれています。圧力センサー信号を AI1 端子に接続し、F1-00 を設定して PID 設定値を選択し、F1-02 を設定して PID フィードバック ソースを AI1 として選択するだけです。次に、パイプライン ネットワークの要件に従って F1-01 の目標圧力値を設定します。

Q4: 周波数変換器には定期的なメンテナンスが必要ですか?

A: はい。 6～12か月ごとに点検することをお勧めします。冷却ファンやエアダクトのほこりを掃除し、内部ネジの緩みを確認し、配線端子に焼けの兆候がないか点検することに重点を置きます。長期（1年以上）保管する場合は、ご使​​用前に取扱説明書に従って充電前エージング処理を行ってください。
